Teardown de Apple Novo 140W GaN Fast Charger

Apple novum 140W patina festinanter venit cum exemplar novum a3607. Sicut notam-novam denuntians accessorium per Apple ad machinas generationis proximae destinata, detectio A3607 industriam divulgatam industriam in solutiones venturorum machinis solvendis excussit.

Cum sua specie, magnitudine et parametris eadem fere ac praecedens exemplar, architectura interna eius adaequata est? Have core components sunt upgraded? Cum his quaestionibus ChargerLAB accuratam laci novi Apple 140W diram festinantis A3607 statim perduxit, et nunc veram eius structuram internam ostendet.

Aspectus Lacus 140W Fast disco

Fasciculi lineamenta classicorum minimalis designandi, cum Apple logo, operis nomen et species in fronte impressa sunt.

Productum parametri obice adnectitur lateri.

Prope ambitum parametri in obice introducetur in sectione ostensionis producti corporis posterioris.

Patina cum USB‑C machinis compatitur, et ad usum publice commendatur cum 16‑inch MacBook Pro cum portu MagSafe 3 instructum.

Virtus adaptor domestice fabricatur, cum productio data 2026 et exemplar A3607.

Sarcina includit patinam et manual usorem.

Patina in charta tutela involuta ne in statu suo fricat.

Aspectus Apple novi 140W ieiuno disco identificatur ad exemplar praecedens, cum summa glossa nitidum finem et anguli rotundi transitionum.

Apple logo insidet corporis pronao et postico.

Parameter informationes disco ex una parte corporis impressa est.

Lorem Productum Close-sursum

Input: 100-240V~ 50/60Hz 2A

(USB PD) Output: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Patina certificationes CCC et KC transiit.

Producti nomen, exemplar et cautiones ex altera parte armamentis impressa sunt.

Apple novum exemplar 140W disco velociter est a3607.

Patina instructa est cum fibulae plicabili vexillo Sinensi, cum dua- bus consiliis utrinque.

Clavi classici sui moduli designationem capiunt et dissolubiles sunt ac restitui.

Prope-sursum e basi figentis informibus, quae etiam ad filum fundationis inservire potest.

Modulus tegumentum cum aestimatione 250V~ 2.5A et Jabil Inc. signatur, modulus clavus indicans a Jabil suppletur. Egregie clipeus metallicus ad solidamentum auxiliaris intra socors moduli additur, ut modulus non facile post diuturnum usum exsolvit.

Praeterea paxillus a veteri versione differt.

Finis output instructus cum uno USB‑C portu cum nucleo albo plastico.

Receptaculum portus USB‑C etiam independenter indicatur.

Mensuratum corporis longitudo Apple novi 140W patina velocis est 95.68mm.

Latitudo 74.35mm est.

Crassitudo 28.51mm.

A2452, cum Apple veterli 140W gallium nitride patina ieiunaveris, principale species ac dimensiones adaptatores novae et veteris potentiae penitus identificantur.

Magnitudo intuitiva perceptio in patina in manu est.

Praeterea productum ponderat circiter 285g.

Expertus cum ChargerLAB POWER‑Z KM003C ut USB‑C portum output protocollum deprehenderet, PD3.1 et DCP protocolla sustinet.

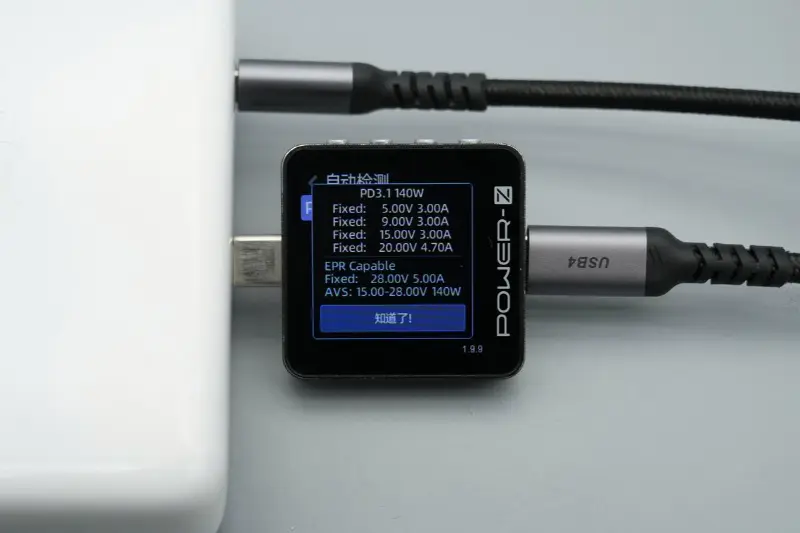

PDO fasciculus ostendit USB‑C portum etiam quinque anniculos fixum habere: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, necnon calces intentionis 15-28V 140W AVS.

Cum iPhone 17 Pro Max cum novo Apple 140W celeriter patina incurrentis, mensurata vis increpans circiter 36.34W est.

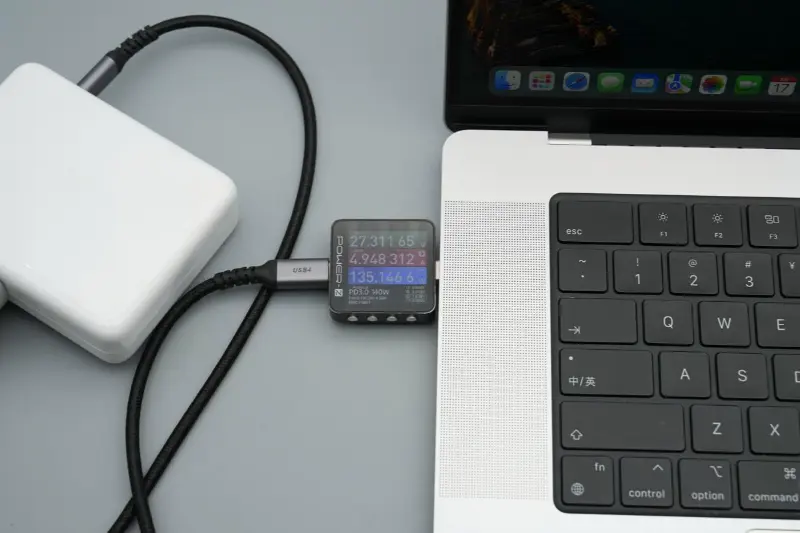

Cum MacBook Pro incurrens, mensuratum vim incurrens circiter 135.15W est, feliciter ut 28V 5A 140W celeriter praecipiens.

Lacus teardown 140W Fast Charger

Patina armamenta aperitur secando latus.

Tegmen valde densum est ad munimentum munitum, et orae ad confirmandos modulos internos agglutinantur.

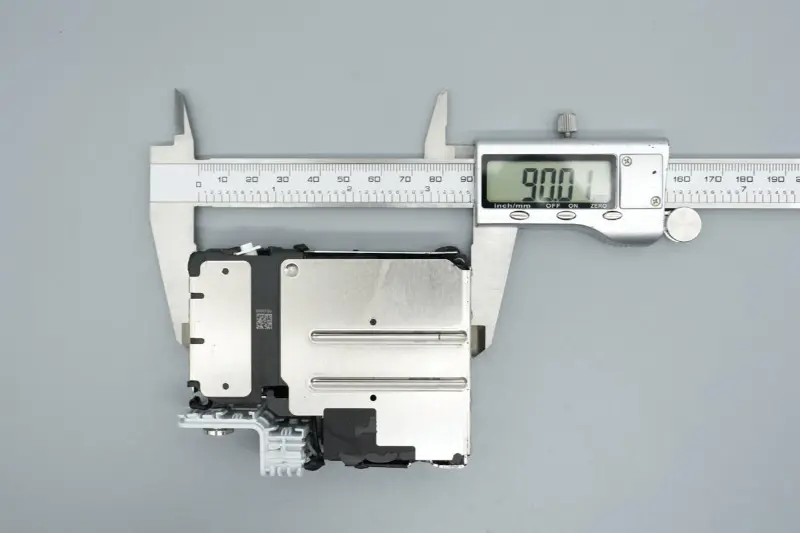

Mensurata longitudinis interni moduli est 90.01mm.

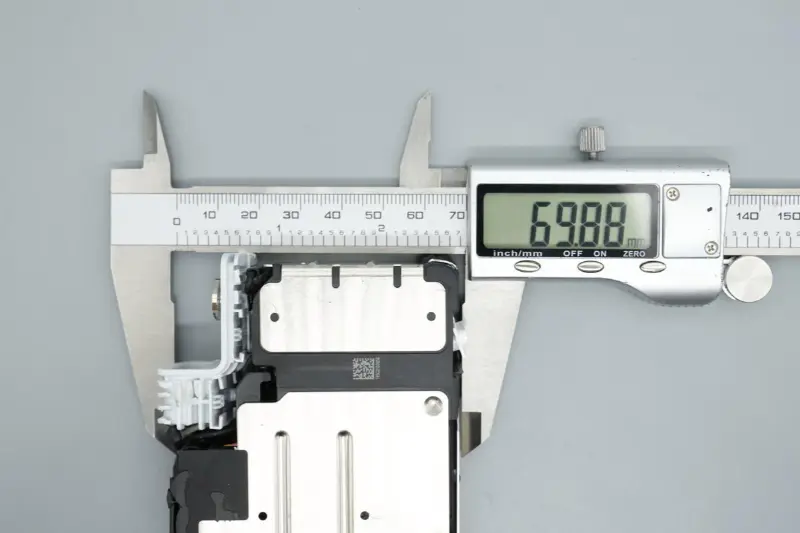

Latitudo 69.88mm est.

Crassitudo 23.52mm.

Modulus PCBA operitur duabus conchis metallicis integratis pro dissipatione caloris uniformis.

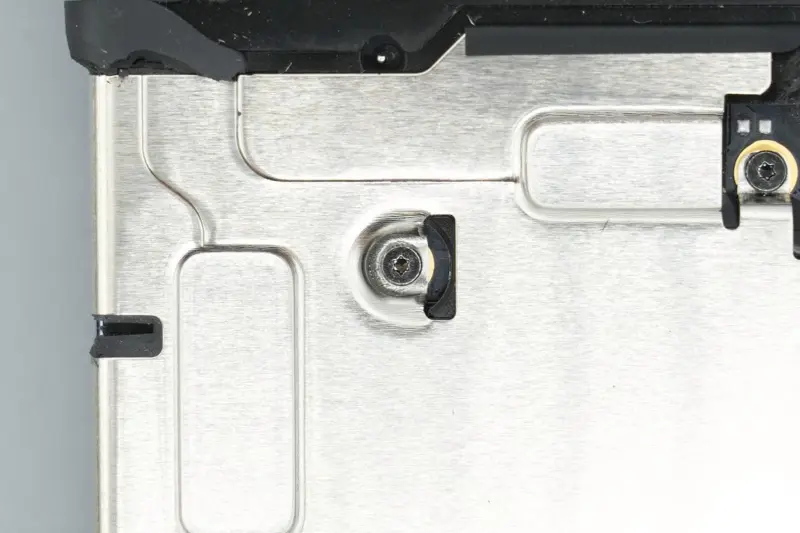

Testae metallicae cochleis affixae sunt.

Insulatio taeniola quibusdam locis in latere adnectitur.

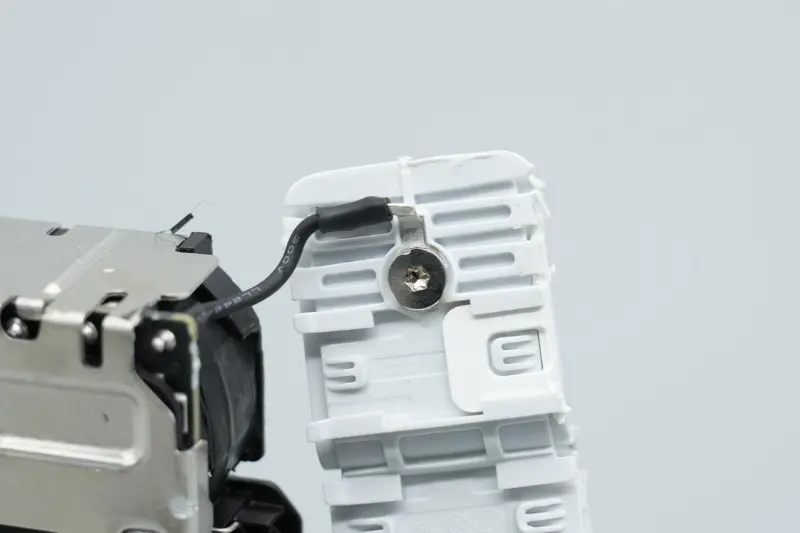

Filum in fine initus coniungitur cum basi figendi T informibus fundandi.

Calor-fugium Tubingae pro insulatione in punctis filum terminalum AC filicum glutino adhibetur.

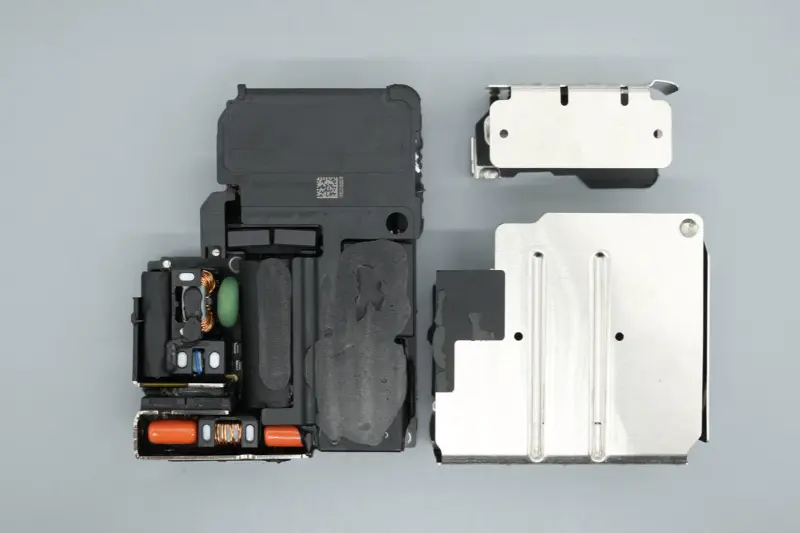

Cochleas removere metallum conchas depone.

Curatio insulationis applicatur ad interiorem partem testae metallicae, quae dorso principali et aliis areis respondet.

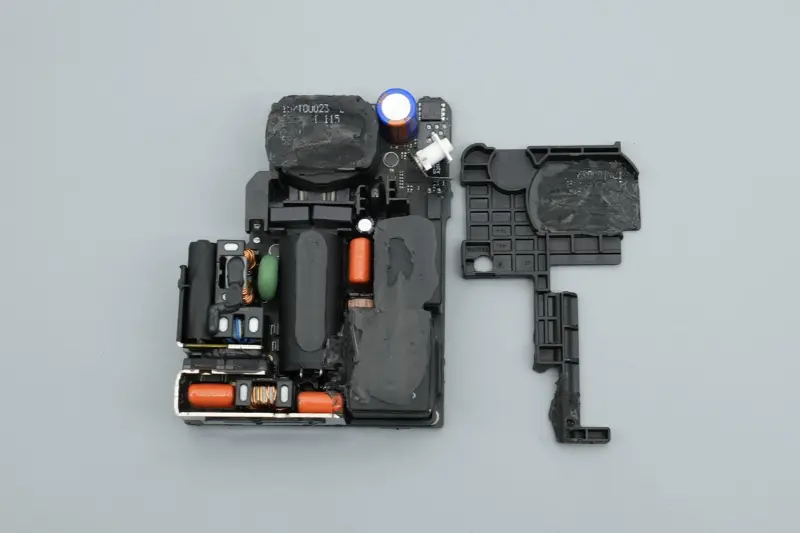

Operculum plasticum in area transformatoris moduli tegit, et componentes ut capacitores et inductores infigantur.

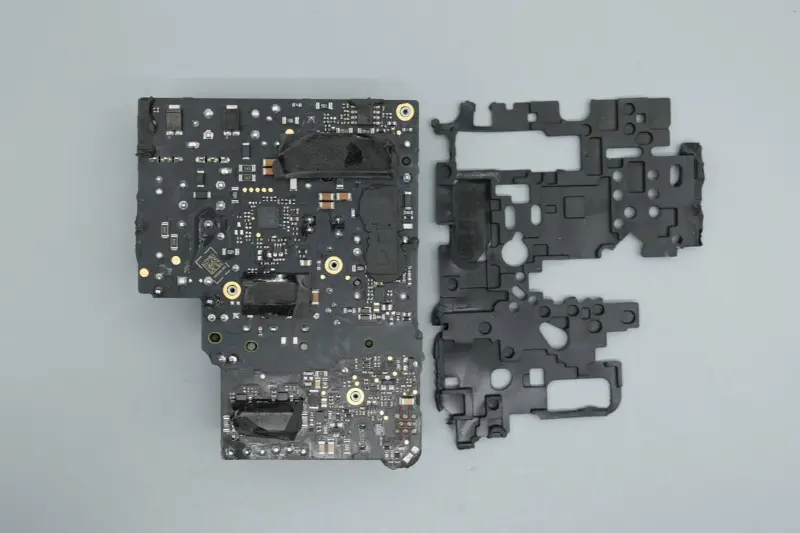

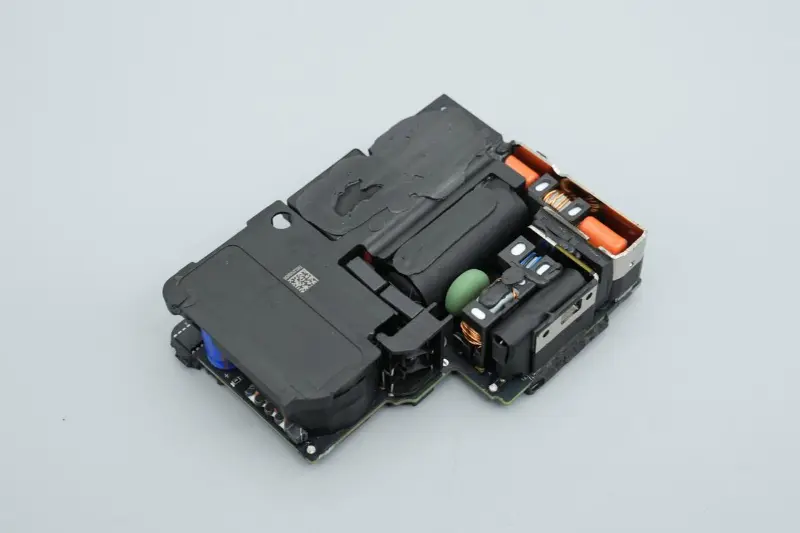

Operculum plasticum remove, et tabula plastica in media area ad supplementum et solitudo nidificatur.

Tergum mainboard molli iuvantis caudex tegitur.

Caudex tutelae removere, et videre potes gluten scelerisque conductivum applicari ad respondentes chip areas et graphitas thermas conductivorum adnexas esse.

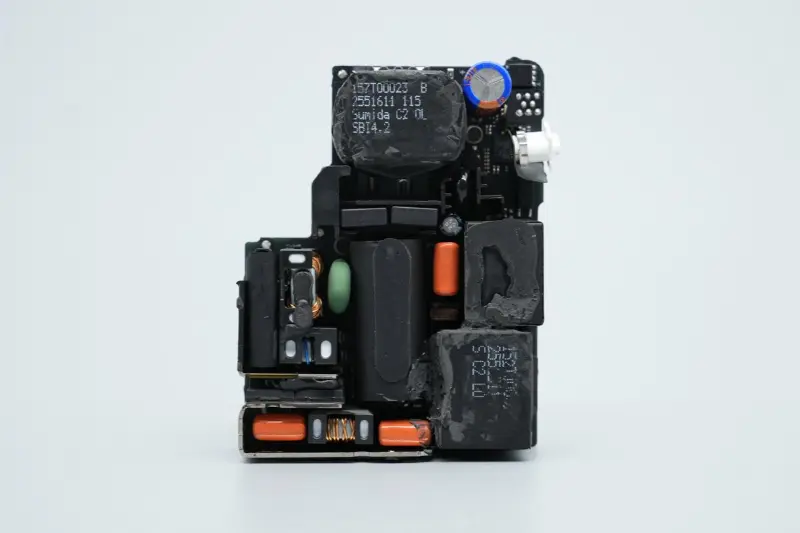

Fronte moduli PCBA disposita est cum fusis, inductoribus communis, summus voltages colum capacitores electrolytici, transformatores current, capacitores cinematographici, capacitores cinematographici, PFC inductores ductores, inductores gradatim, transformatores et aliae machinae, cum altiore intentione compacta et ordinata.

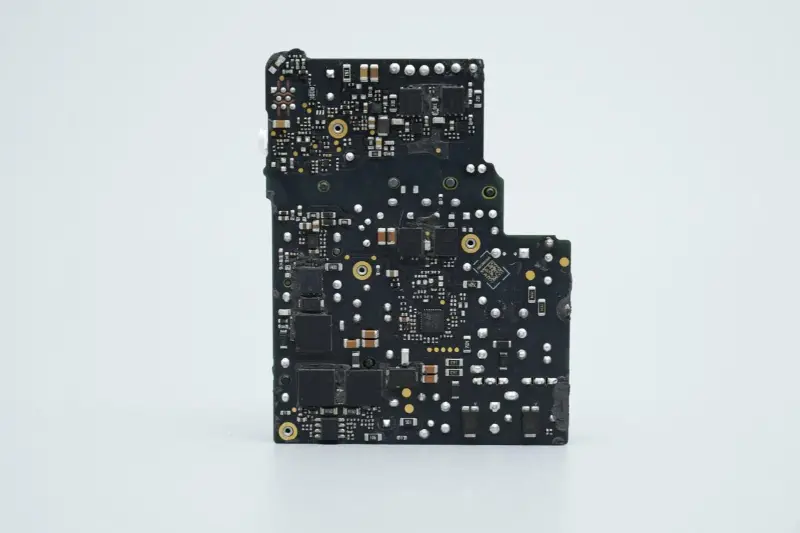

Tergo tabulae PCB instructa ad moderatores et MOS fistulas pertinentes ad ambitum PFC boosti et switch potentiae circuitionis copia copia.

Duo additi caloris subsidia ad input finem moduli PCBA installantur, cum duobus Infineon tubis rectificantibus activum MOS intercedit.

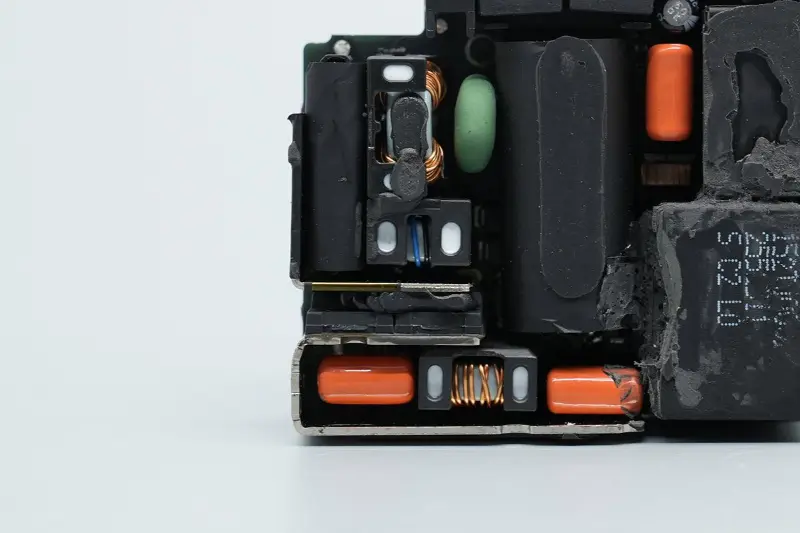

Area a duobus caloribus deprimi inclusa est etiam fusis instructa, capaci- tate X2, inductoribus communi-modi, varistoribus, capacitoribus cinematographicis colum, inductoribus sparguntur et aliis machinis.

Fuse ordinatur super capacitorem securitatis X2 et taenia involutum.

Decutiat tape, et videre potes salutem X2 capacitoris concha plastica solitarii operiri, et duo membra tapete involuta et fixa.

Usus fuse aestimatus est 3.15A, et tubus insulatus manicatus in uno paxillo glutino est.

Prope-sursum salutis X2, capacitor cum captu 0.22μF.

Communes modi inductores adhibentur ad impedimentum EMI eliquandum et uncis plasticis iuncta sunt.

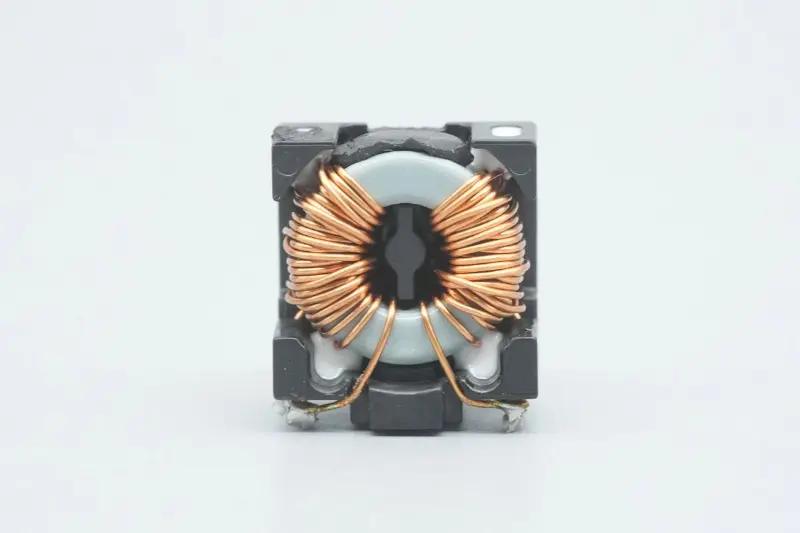

Prope-ex alio modo inductore communi.

A TVR10621M varistor pro input curationem tutelam adhibetur.

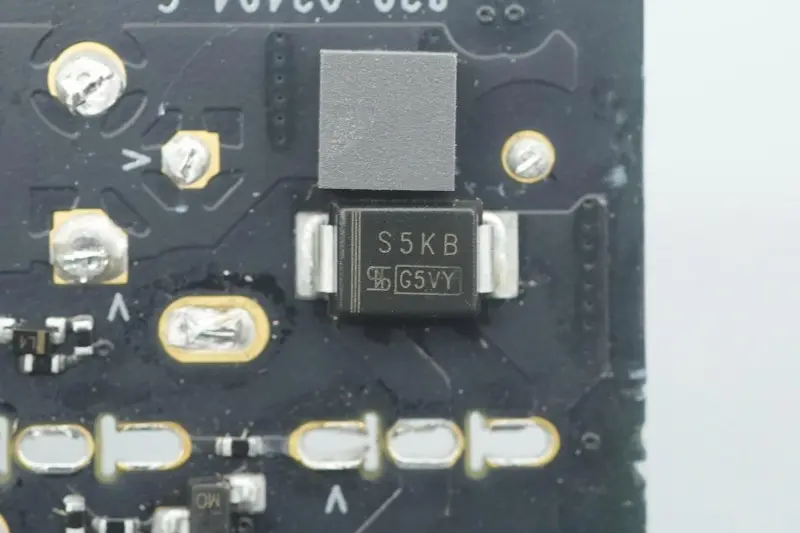

Finis initus adhibet pontem rectificatorem ex quatuor diodis compositum.

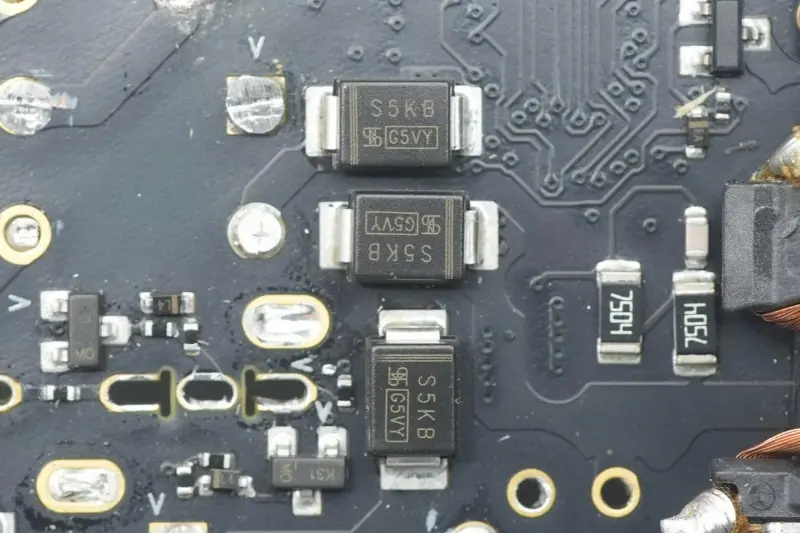

Prope quarto diode.

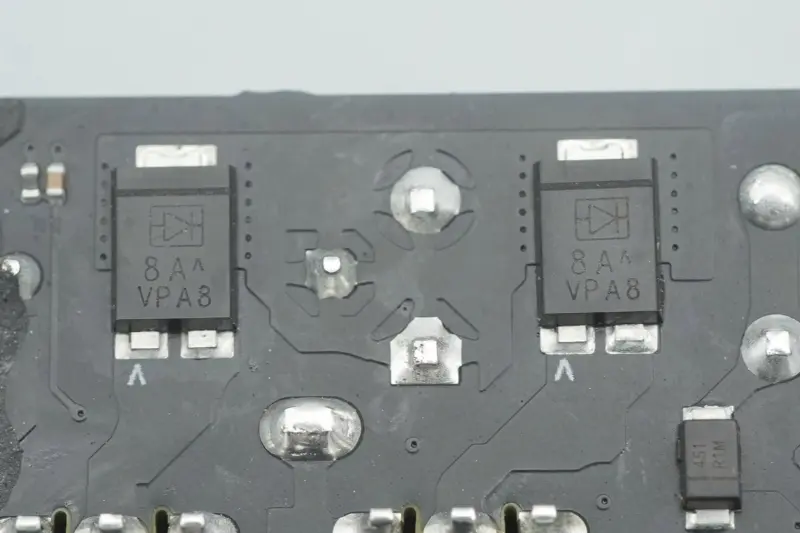

Prope duorum aliorum diodes, cum Infineon CoolMOS IPA65R095C7 paris ad rectificationem activam.

Duae fistulae MOS rectificantis activae sunt ex Infineon, exempla consuetudinum Apple, 65C095C7 notata, in TO‑220FP fasciculata, ad efficientiam rectificationis emendandam adhibita.

Propinquus-ex duobus capacitatibus cinematographicis cum specificatione 1μF 450V.

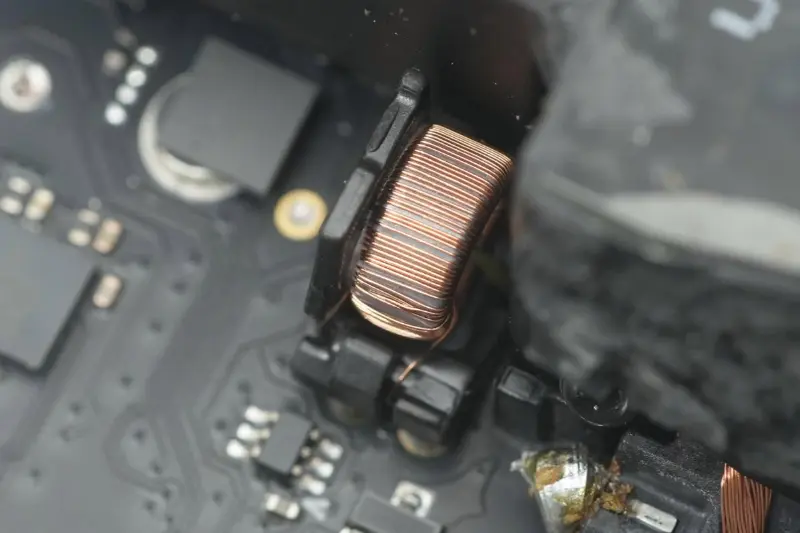

Prope colum anuli magnetici inductoris, glutino aucti.

A PFC boost inductor et inductor vitricus in altero fine installantur.

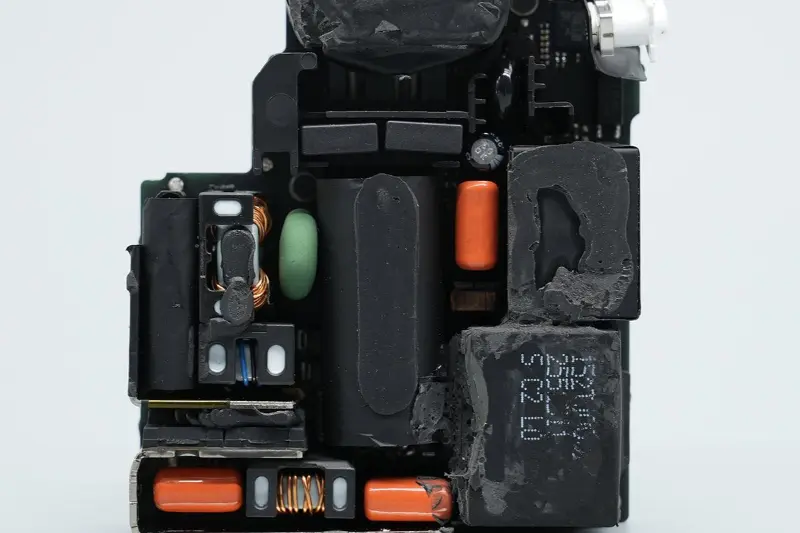

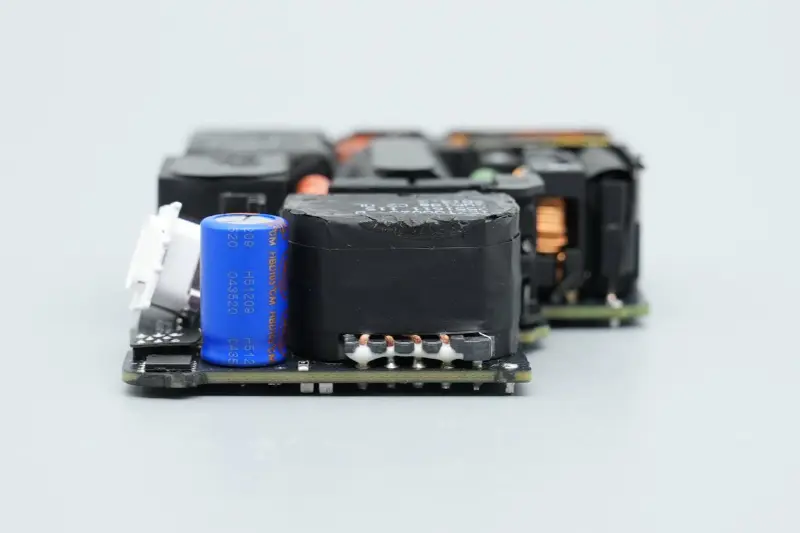

Area centralis cum capacibus electrolyticis summus intentione colum, transformatoribus currentibus, capaci- tores cinematographici, capacitores soni, praecipuum imperium chip copiae capacitores, Y capacitores et alia machinis. Capacatores electrolytici summus intentione colum involvuntur cum tape insulating et horizontaliter ponuntur.

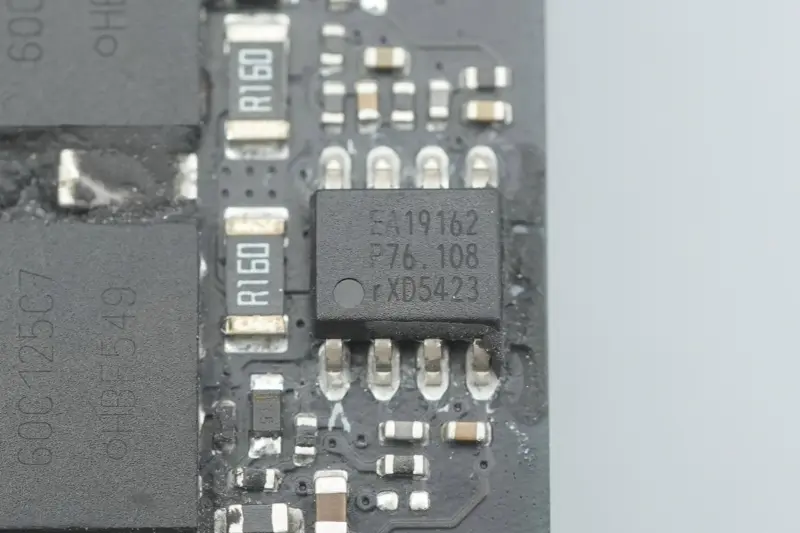

PFC moderatoris est ab NXP, exemplar TEA19162T, functionis functionis X capacitoris integrata, operandi in modo quasi sonoro seu DCM modo. Sustinet initus intentionis range of 70-276V, incepta mollis et mollis sistenda integrat, et accuratam boost ordinatam output praebet.

TEA19162T vallium mutandi vel nulla intentionis commutationes ad damna mutandi, sustinet frequentiam limitationem ad damna mutandi, et subsidia rumpendi modum ad redigendi vim consummationem. Packaged in SO8.

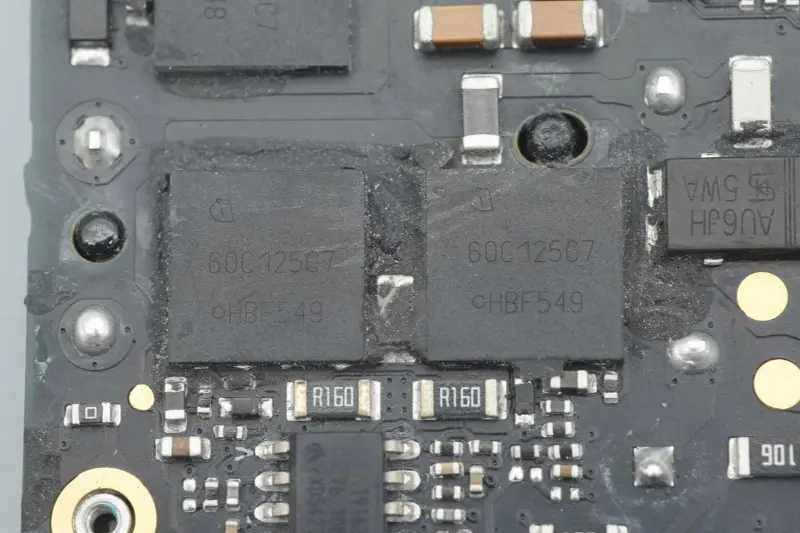

Tubus PFC switch est ab Infineon, 60C125C7 notata, in VSON‑4.

Prope-ex inductore PFC boost.

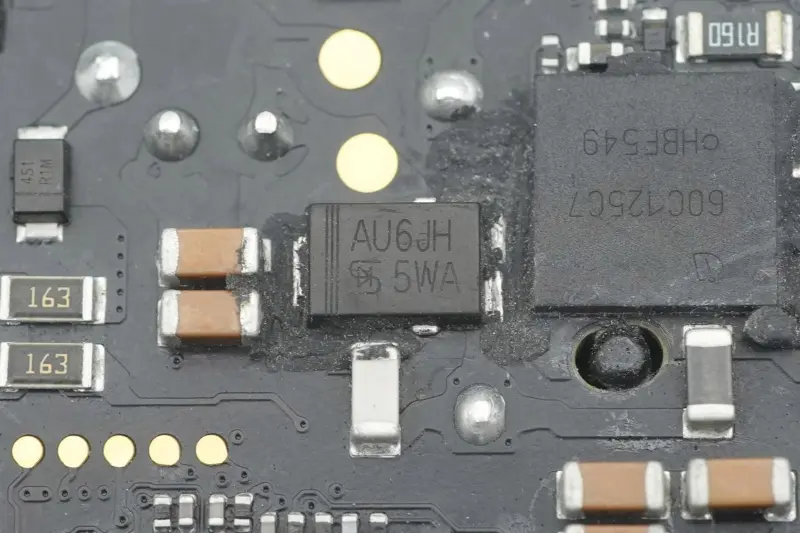

Diode PFC rectificata est ex Taiwan Semiconductoris, exemplar TUAU6JH, receptae celeritatis diodae cum specificatione 600V 6A, in TO‑277A involucro.

Summus colum colum capacitor electrolytici est de Rubycon, cum specificatione 450V 82μF.

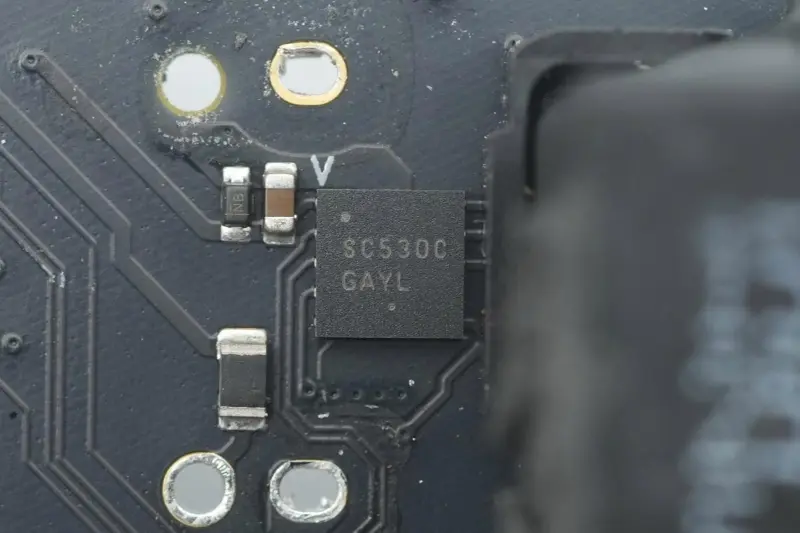

Auriga pro Infineon et STMicroelectronics fistulas switch ut mos est exemplar e ON Semiconductor, SC530C notatum.

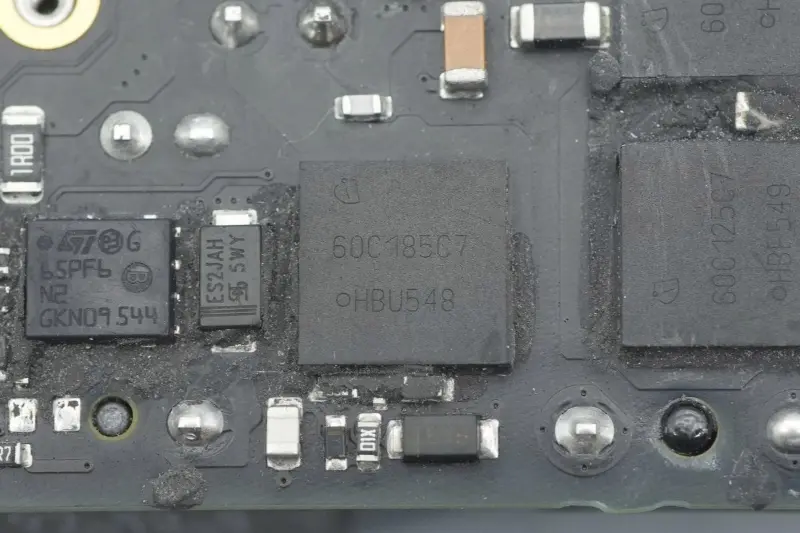

Consuetudo MOS tube ab Infineon, 60C185C7 notata, exemplar consuetudo Apple, in VSON‑4.

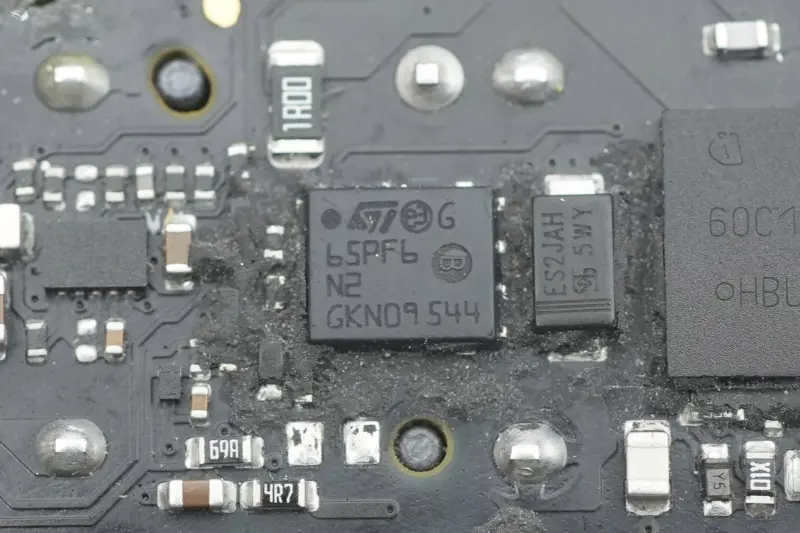

Alius tubus MOS est e STMicroelectronics, 65PF6N2 notatus, qui in PowerFLAT 5x6 HV sarcinatus est.

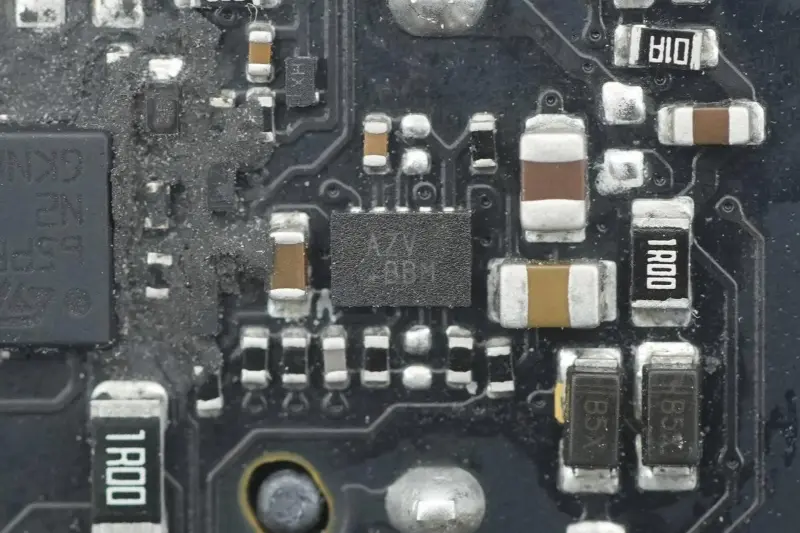

DOLO notatum AZV.

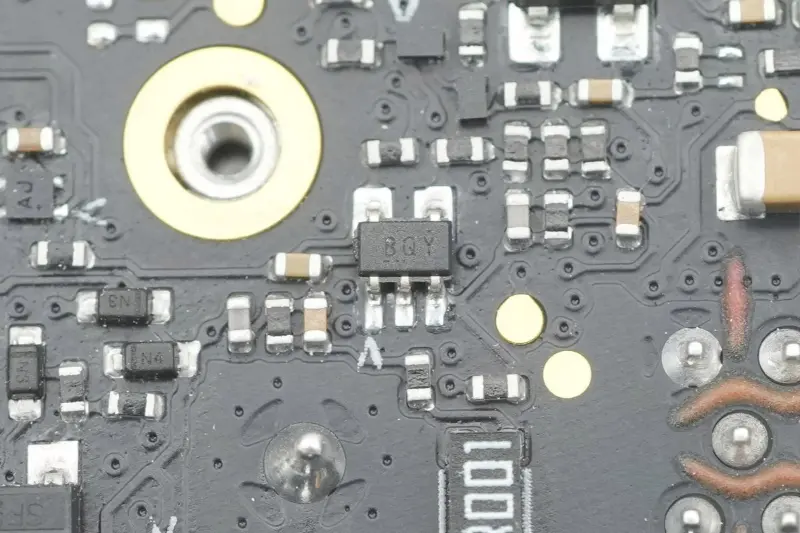

Vena commutator ad detectionem initus currentis gradus gradatim descendit.

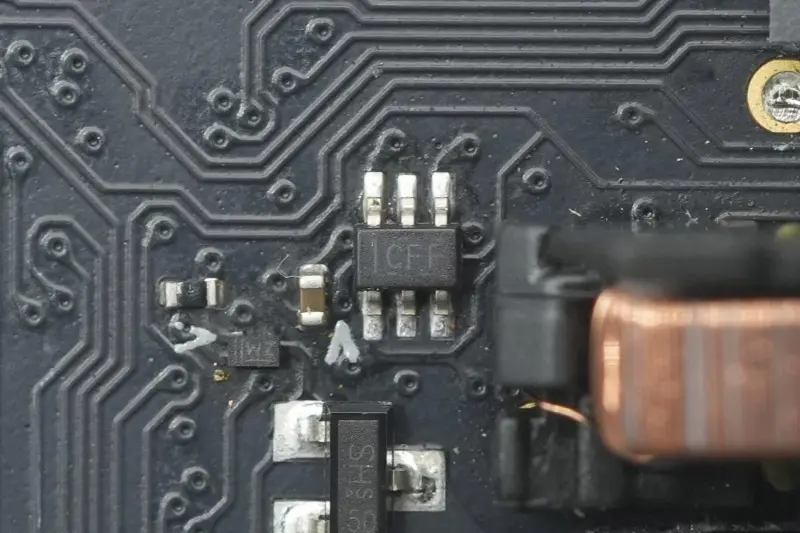

Dual-canale 1.65-5.5V invertendi cum Schmitt felis initus est instrumentis Texas instrumentis notatis CFF, exemplar SN74LVC2G14, quod in SC70 involucrum est.

Prope inductorem gradatim descendit.

Tertius capacitor colum cinematographicum speciem 1μF 450V habet.

Praecipuum imperium chip copia capacitrix est etiam ex Rubycon, cum specificatione 35V 47μF.

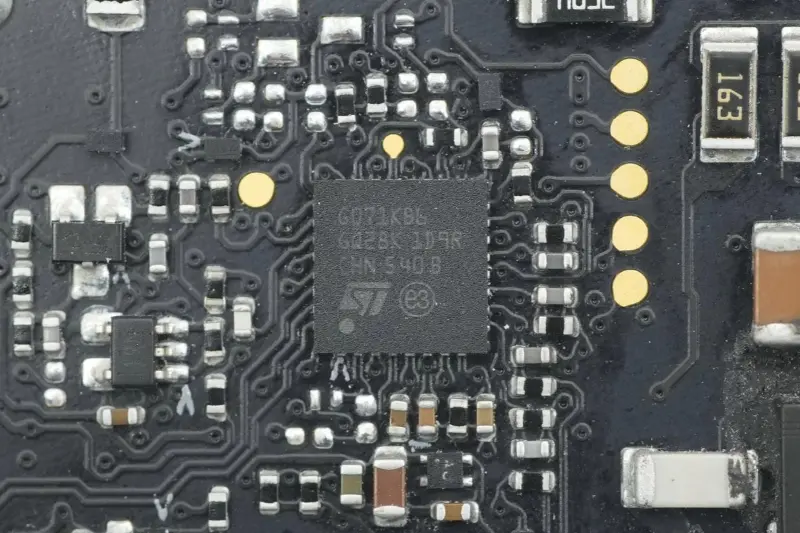

STMicroelectronics STM32G071KB M0 nucleus MCU, constructus in mico 128K, 36K RAM, frequentia maxima 64MHz, fasciculata in UFQFPN32, adhibita ad primam potestatem copia coegi.

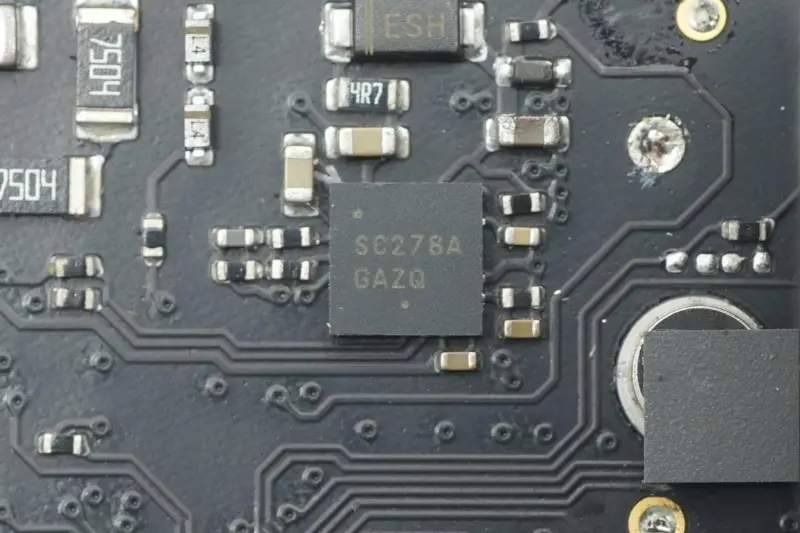

Auriga pro duabus tubis switchis LLC, exemplar consuetudo est ab ON Semiconductore, SC278A notatum, in DFN‑10.

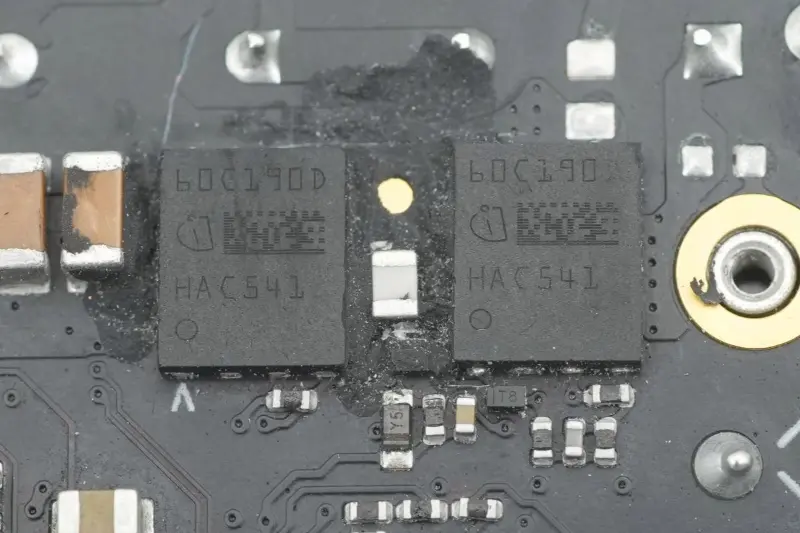

Duae tubi LLC switch sunt ex Infineon, 60C190D notatae, exempla consuetudinum pro Apple, fasciculatae in TSON‑8‑6.

Duo capacitores resonantes sunt ex VISHAY.

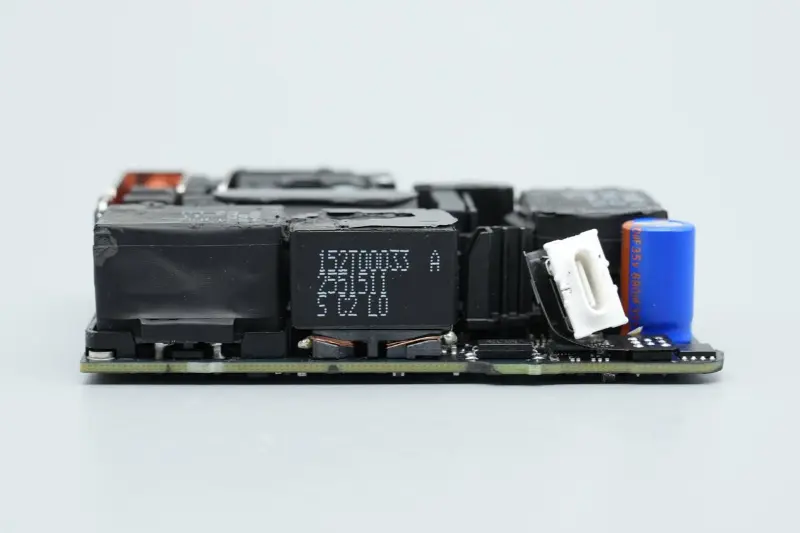

Transformator, optocoupler, output filter capacitor, protocollum chip et VBUS tubus switch in una parte output finis instituuntur.

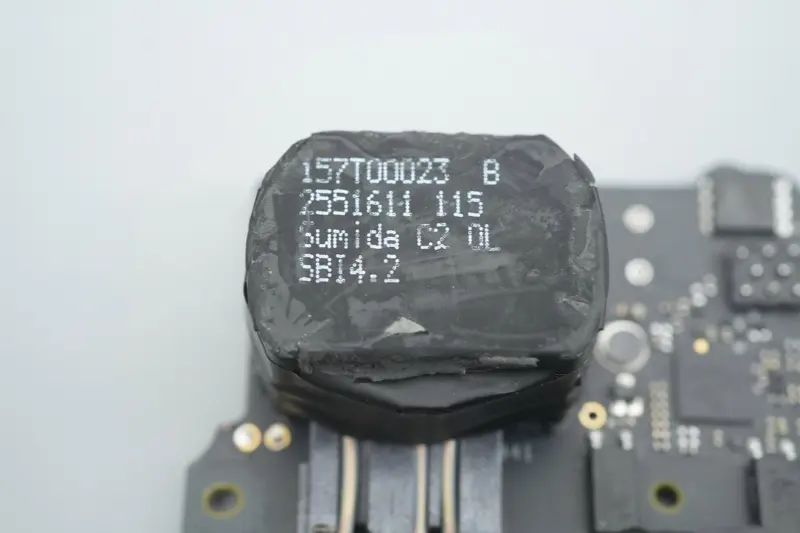

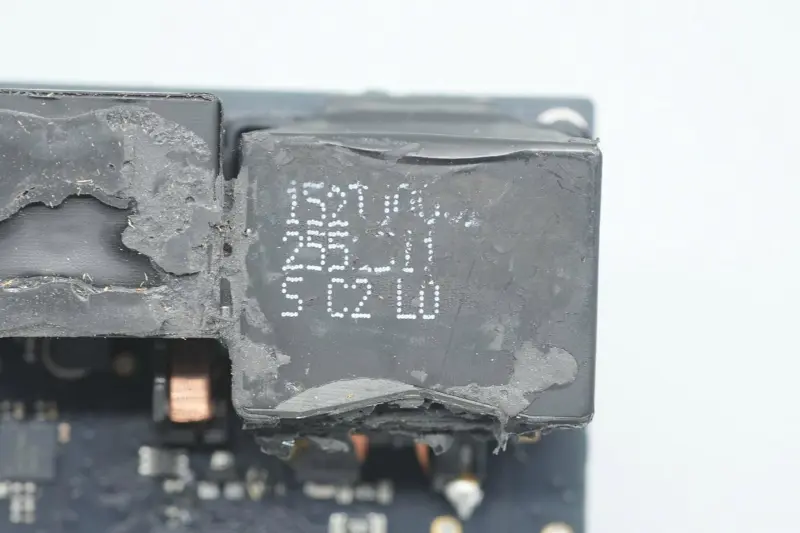

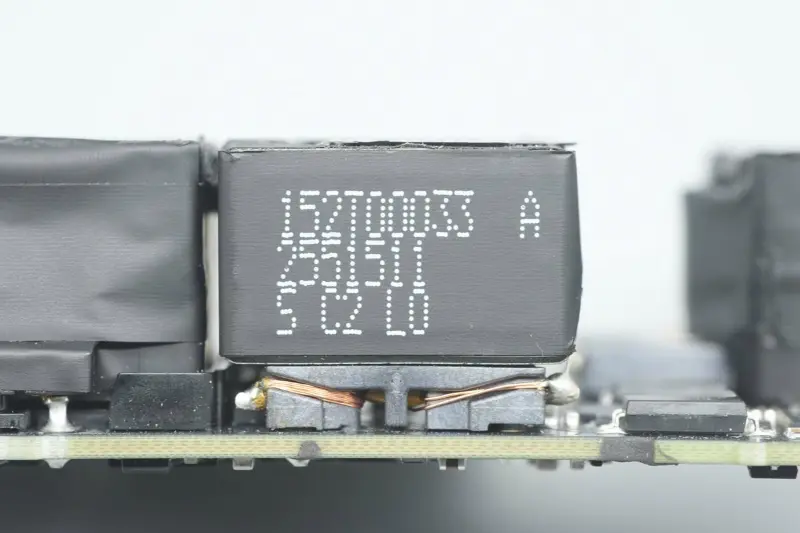

Translator suppletur a Sumida.

Duo capaciores nigri Y pro anti impedimento adhibentur.

Propinquus-ex duobus optocoupleribus, pro feedback output intentione et ambitu custodiae adhibitis.

Prope tertiam Y capacitor.

Converter gradum-down pro posse rectificationis synchronae moderatoris.

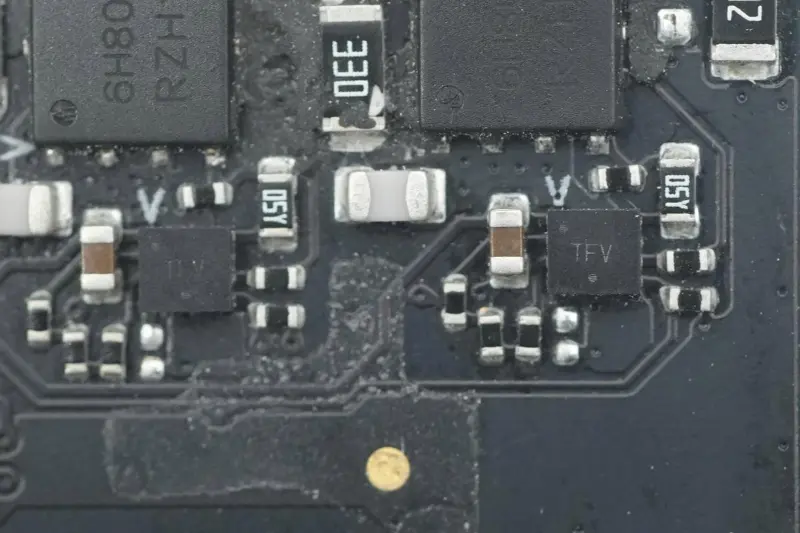

Duae consuetudinis-exemplaris rectificationis synchronae moderatoris sunt ab ON Semiconductor, TFV notatae, in WDFN8 fasciculatae.

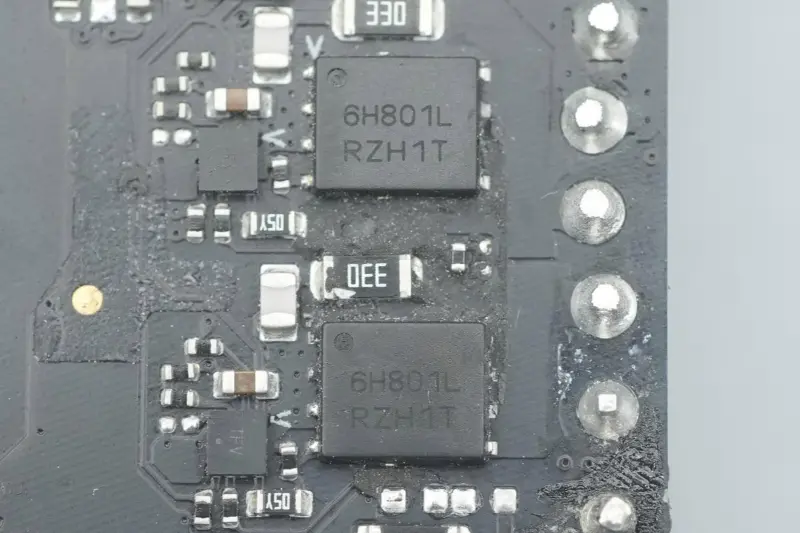

Tubus rectifier synchronus est e semiconductore, exemplari NTMFS6H801NL, NMOS tubus, voltage 80V resistere, ob resistentiam 2.7mΩ, in DFN5.

Coactivum colum e Lelon output est.

Facultas specificatio 35V 680μF est.

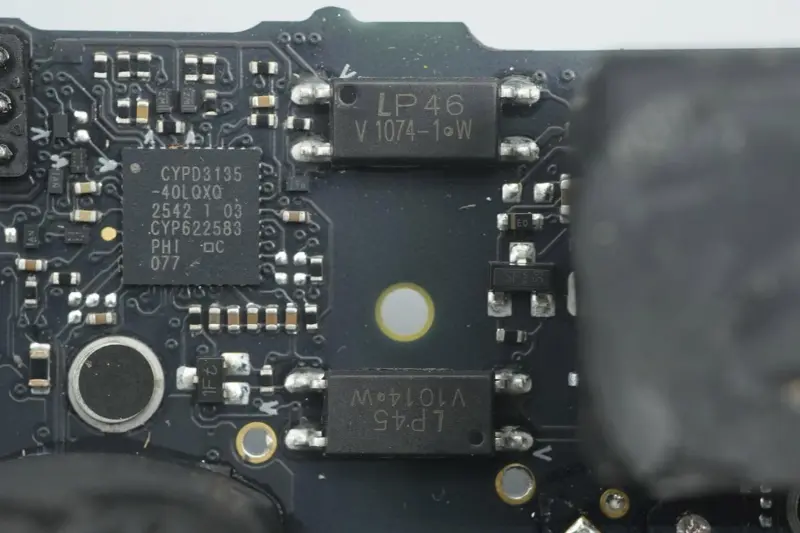

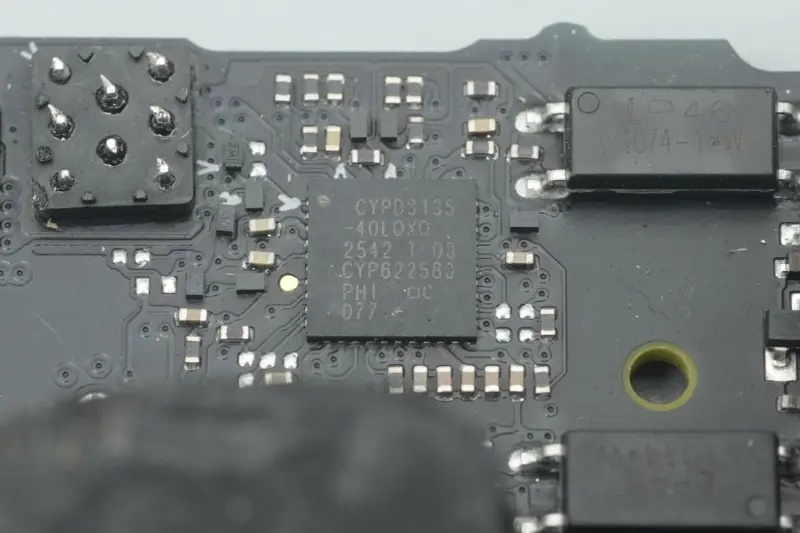

Chip protocollum Infineon CYPD3135 adoptat, industria primum USB PD3.1 chip protocollo celeriter increpans, nativus Apple ad Infineon.

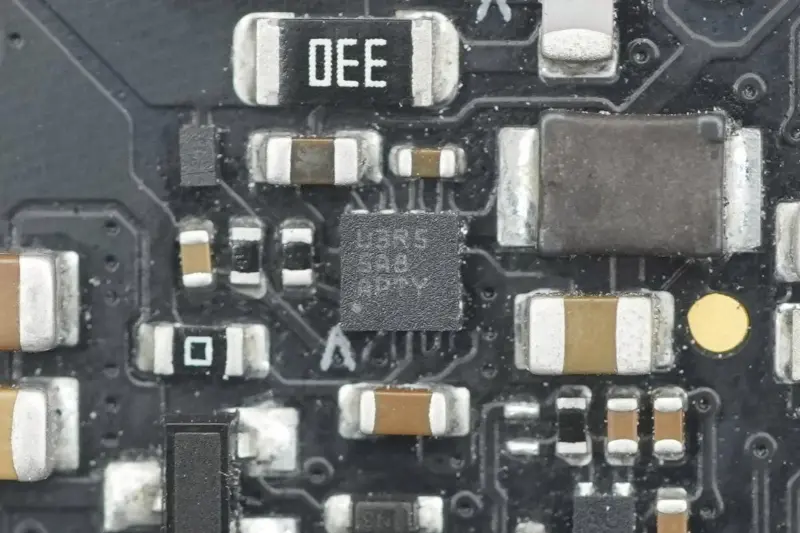

Amplificator pro output current deprehensio.

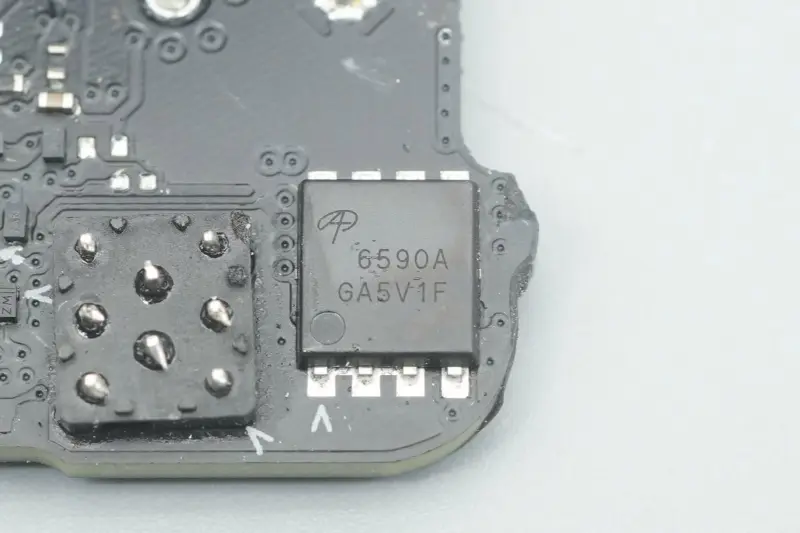

Tubus output VBUS switch est ab AOS, exemplar AON6590A, NMOS tubus, voltage 40V obsiste, ob resistendum 0.99mΩ, fasciculatum in DFN5*6.

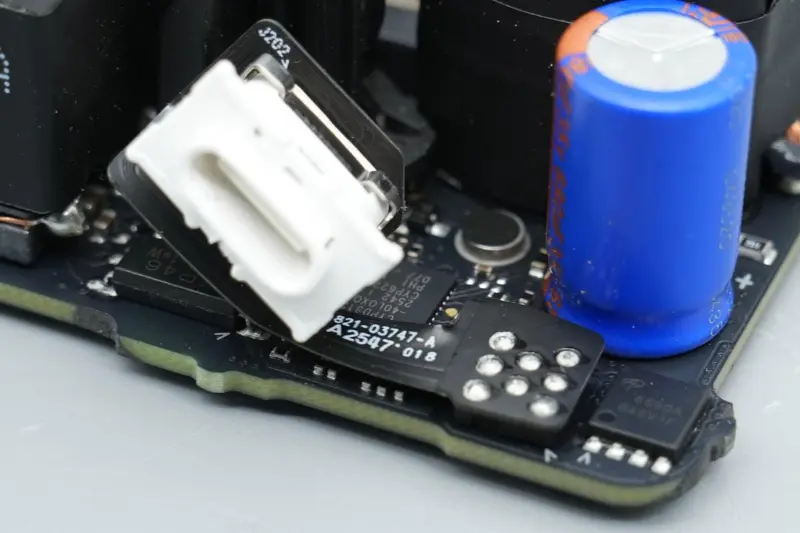

Receptaculum portus USB‑C cum PCB principali coniungitur per ambitum tabulae flexibilis.

Prope USB-C receptaculum portus.

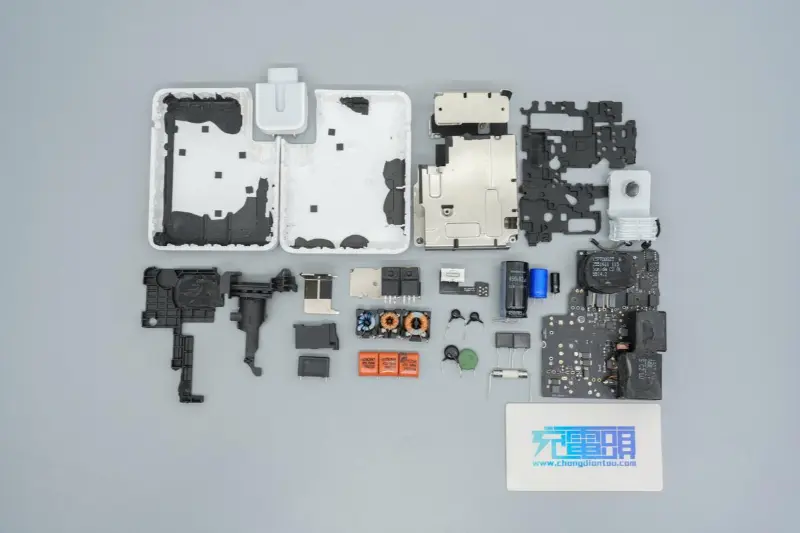

Summary

Lacus novum 140W festinanter A3607 pergit Apple's minimalis linguae designans consistent, eiusque species et magnitudo altiore generatione A2452 valde consentanea sunt. Sunt tamen nonnullae differentiae speciales: clipei metallici causa auxiliaris fixationis ad socors delapsi moduli clavi adiciuntur.

Secundum observantiam, dum potentiae navis supplementum pro Novae generationis machinis Apple, valde congruit cum praecedentibus antiquis exemplaribus, usque ad 140W PD3.1 celeriter machinas incurrens.

Patina adhuc assumit architecturae efficientiae PFC + LLC + synchronae gradus-down, cum pacto altiore extensionis et solidi caloris dissipationis consilium. Secundum nuclei partes, secundum quod moderatores adhuc assulae eiusdem numeri ex NXP, STMicroelectronics, ON Semiconductor et Infineon, cogitationes potentiae paene coniunctae sunt sicut productorum consuetudo Infineon, altiore solutione intensius et nativus faciens, et industria efficientiae effectus ulterius emendari expectatur.
