Our New Product-300W GaN Power Supple

STAWELL'est summus tech coeptis specialiterpotentia copiafabricatio, R&D commissa et productio variarum provectus potentiarum copia productorum, incluso POE copiarum copiarum, commeatus vis communicationis, inverters energiae repono, potentiae adaptores, industriae imperium commeatus, etc., ad necessitates diversorum agrorum occurrentes. Haec solutio analyseos exitus producit in copia potentiae moduli 300W 48V GaN.

Exemplar huius facultatis copia moduli est R0168, sustinens inputationem 100~ 264Vac, cum output 48V 6.25A et output potentiae 300W. Operari potest in temperatus ambitu ambiente -10~55℃. Facultas lineamenta instrumenti modularis suppeditabit, cum connexionibus instructus tum in input et in output terminales. Solutio analysi huius 300W GaN potentiae moduli supplendi sequenti est, ut inspicias eius internum consilium et materias.

Aspectus STARWELL 300W GaN Power Supple

OMNIBUS

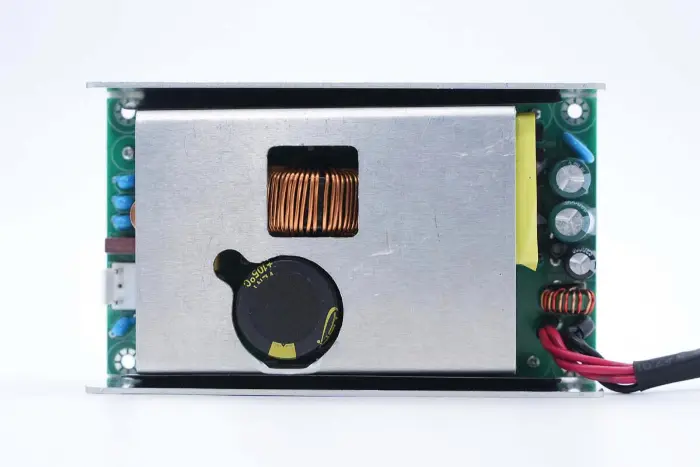

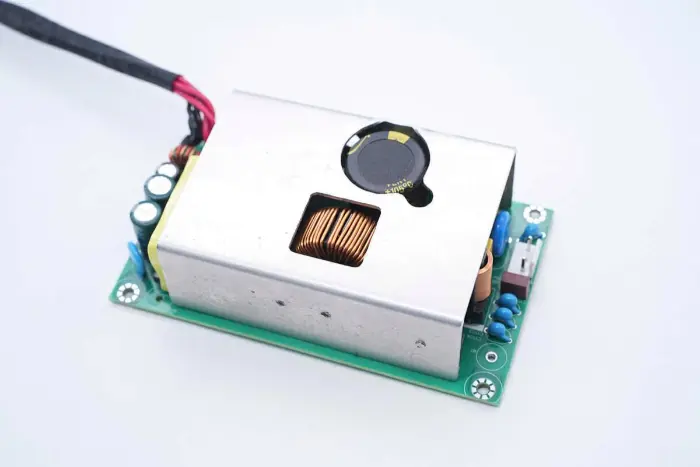

STAWELL' 300W GaN copiae moduli moduli cochleam aluminium adoptat. Anterius moduli PCBA instructa cum aluminio stannum caloris submersa est, locis cavatis respondentibus capacitoribus colum summae intentionis et PFC boosti inductore ad crassitudinem reducendam.

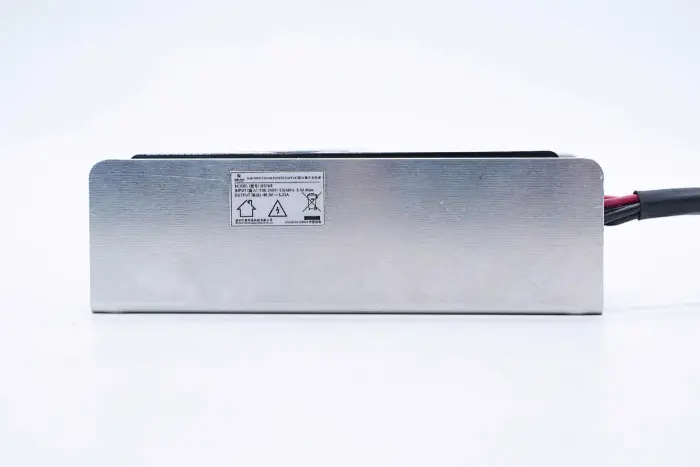

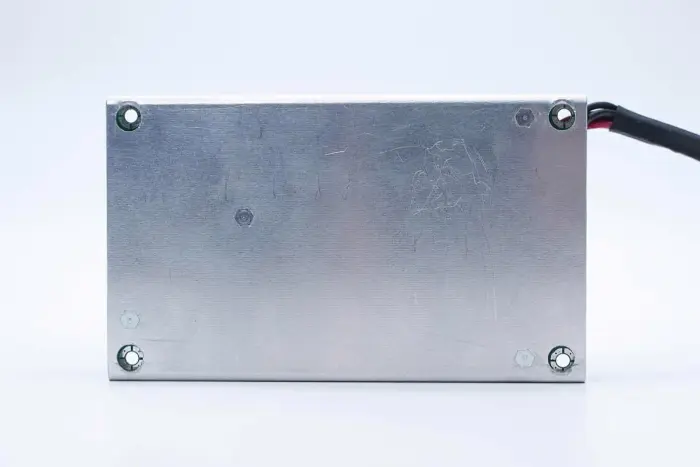

Tergo potentiae copia moduli est testa aluminii mixturae.

Exemplar: B0168

Input: 100-240V~ 50/60Hz 5.0A Max

Output: 48V 6.25A

Fila output solidandae connexa sunt, cum manicatis calidis-fugiis tubingis in articulis solidioribus pro velit.

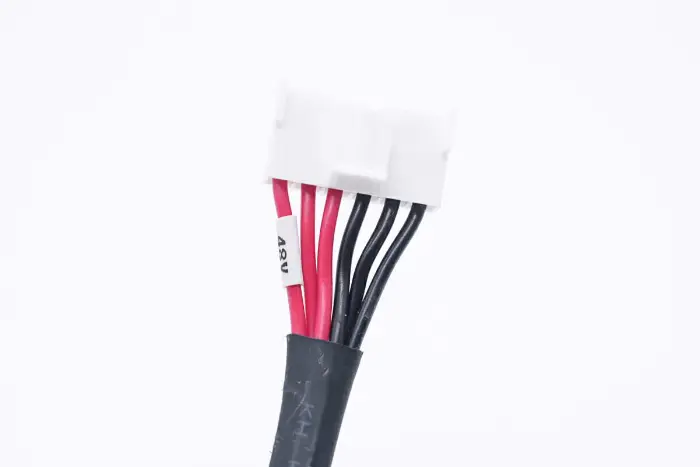

Prope-sursum e iungo output: filum rubrum est polus positivus et manica pro 48V output signatur.

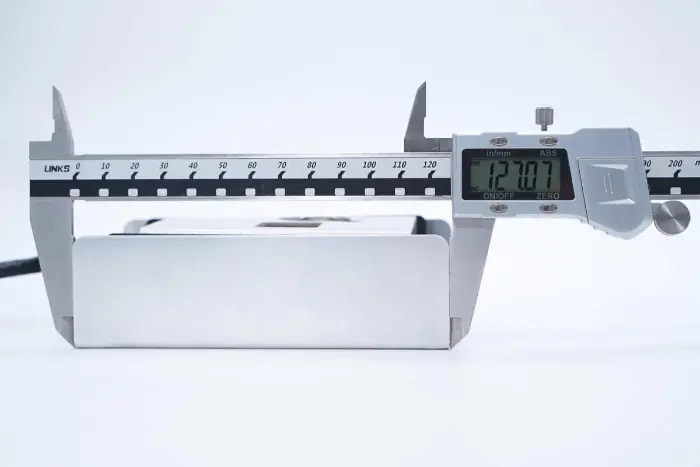

Longitudo virtutis moduli cum caliper vernier mensurata est circiter 127.1mm.

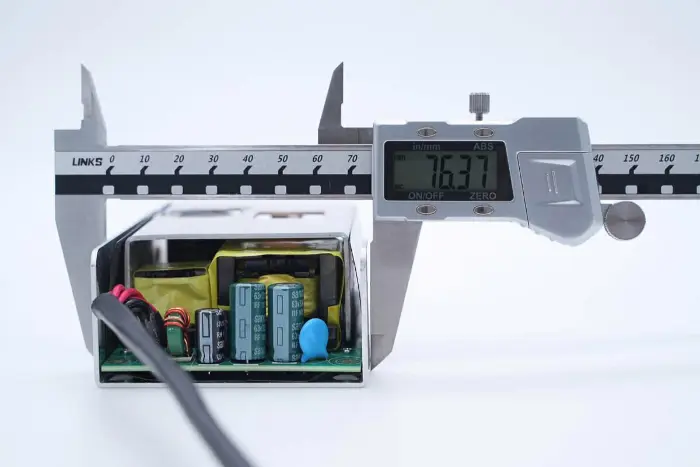

Latitudo copiae moduli potentiae est circiter 76.4mm.

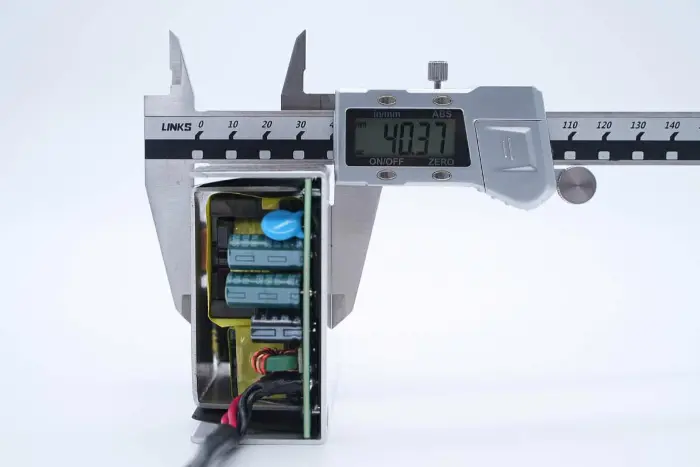

Crassitudo copiae moduli potentiae est circiter 40.4mm.

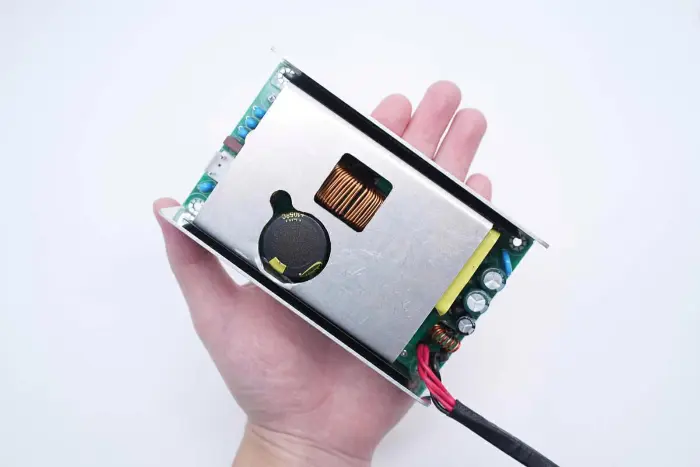

Intuitivae magnitudinis perceptio virtutis moduli copiam in manu tenebat. Propter usum machinarum potentiae GaN, vis densitatis valde melior est, et numerus 300W output potentiae signanter minuitur, spatium salvificum.

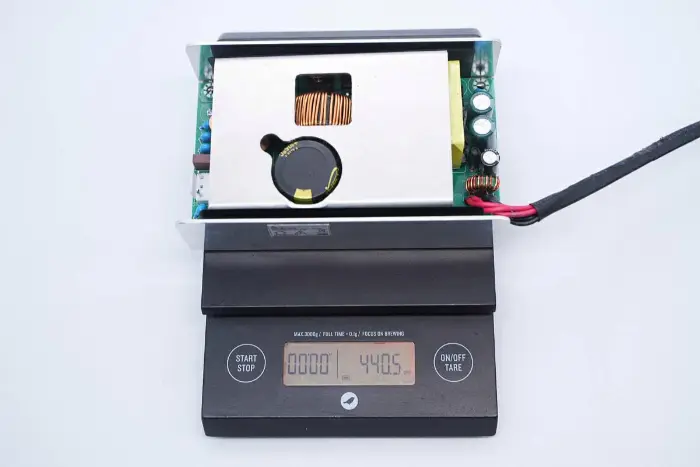

Mensuratum pondus potentiae copia moduli est circiter 441g.

Analysis of STARWELL 300W GaN Power Supple

OMNIBUS

Modulus PCBA figitur calori cochleis mergi.

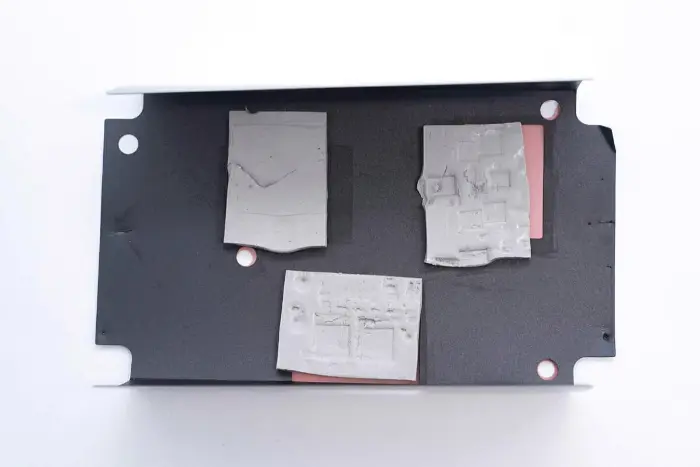

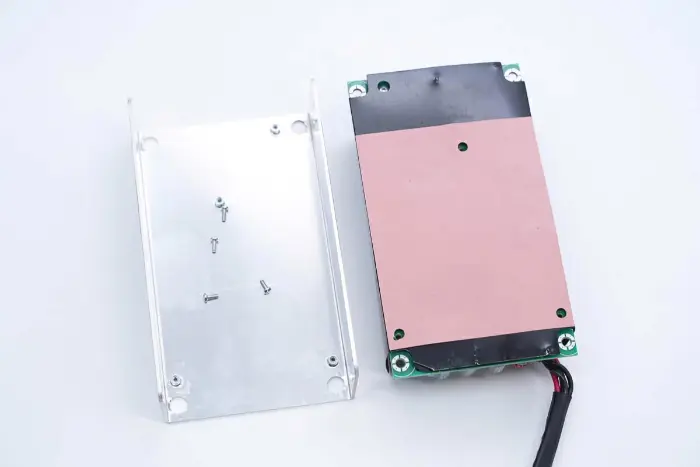

Insulae silicones schedae conglutinatae sunt in positionibus ad imum calorem respondentem cum moduli PCBA educuntur.

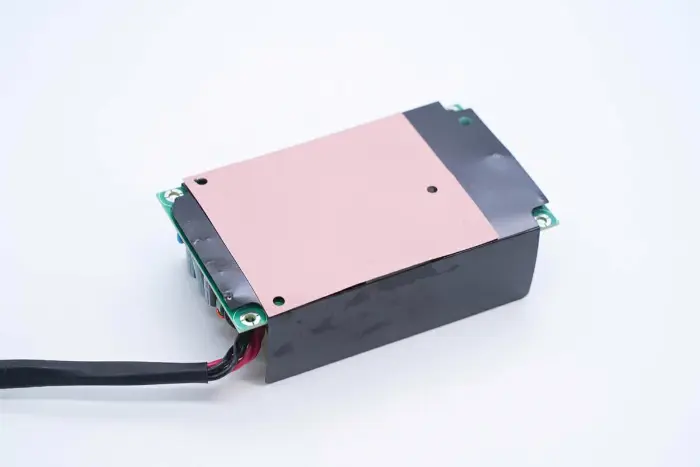

Linteamen Mylar insulating in latere moduli PCBA praebetur.

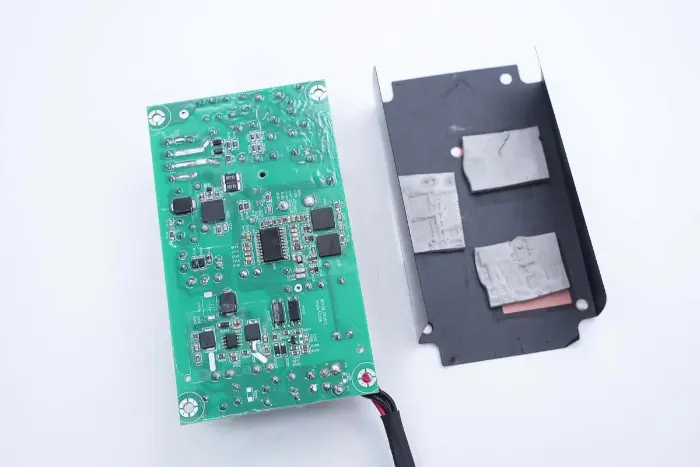

Linteamen Mylar insulating sublatum est, foraminibus incisis ad positiones ad machinas potentiae respondentes, et padus thermarum ad calorem gerendum providetur.

Tres pads scelerisque correspondent PFC switch, LLC transitum, et respective rectificatorem synchronum.

Aluminium mixturae caloris submersa est, etiam in PCBA moduli operta, et cogitationes cum cochleis firmatae sunt.

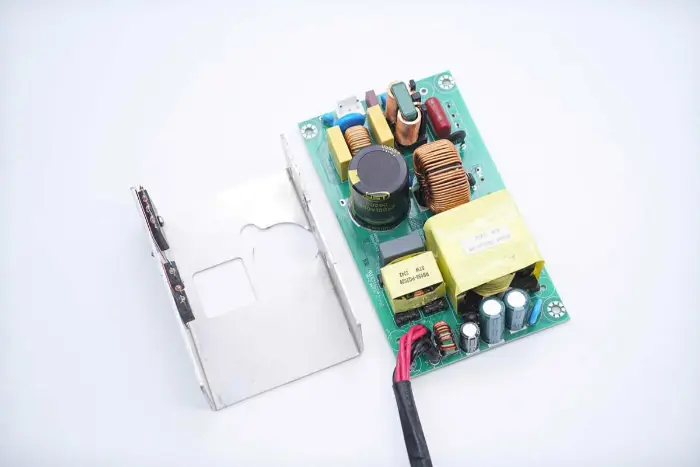

Submersa calor in modulo PCBA operto destruendo tollitur.

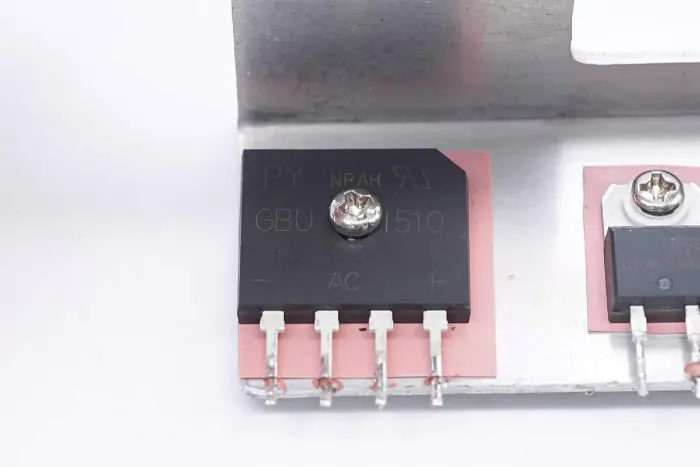

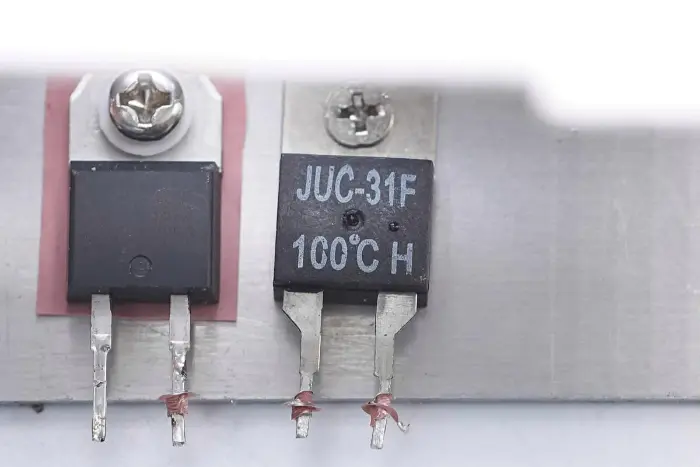

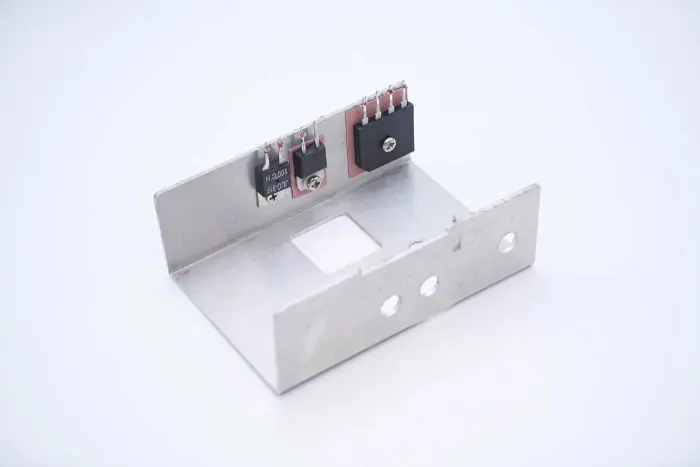

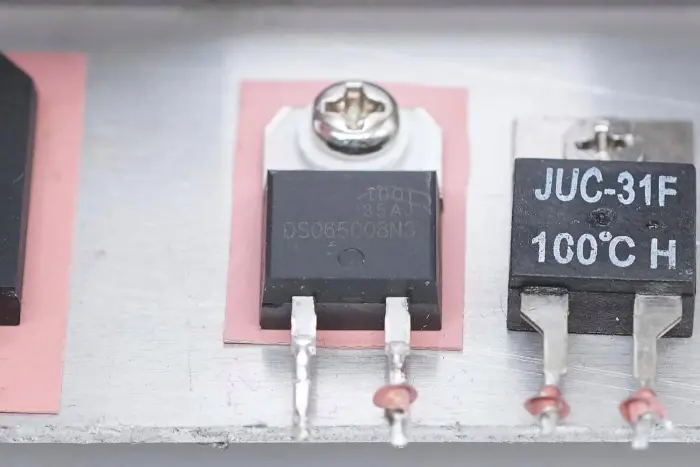

Pons rectificator, PFC diode rectificatus, et thermae transitum in descendendo calore fixae sunt.

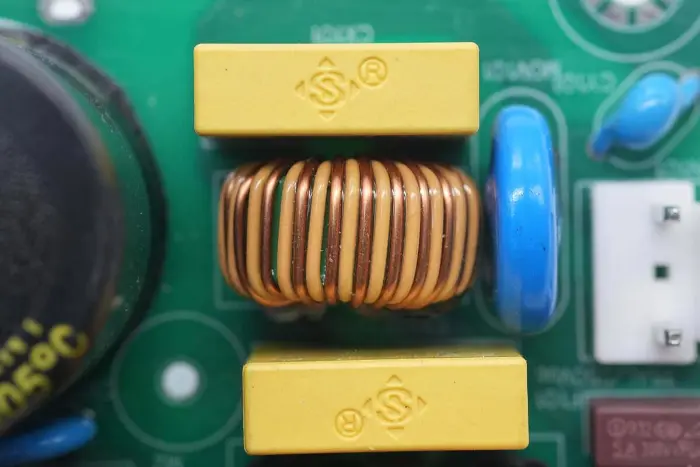

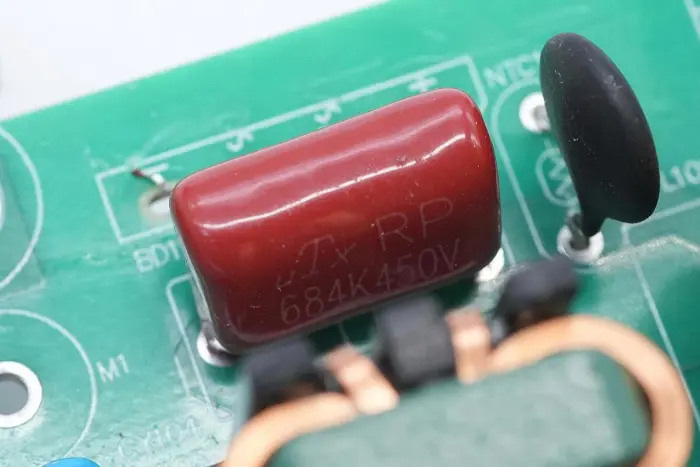

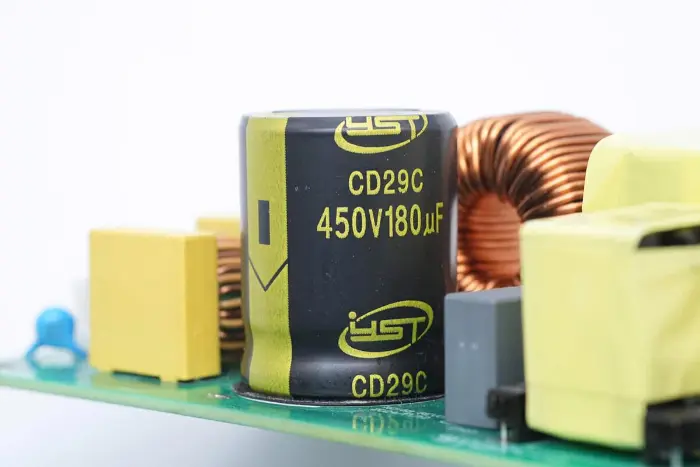

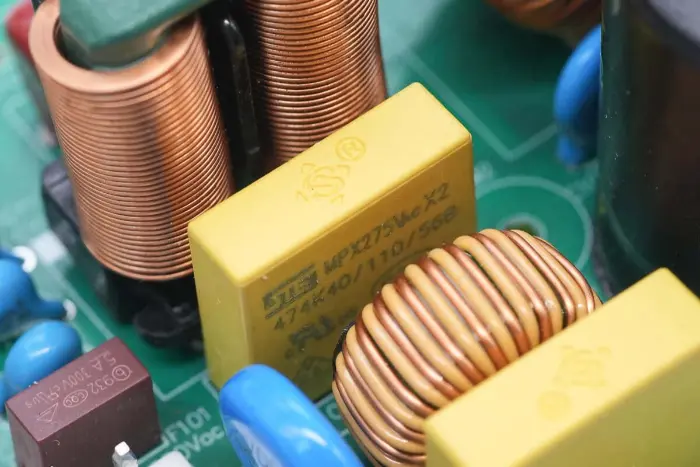

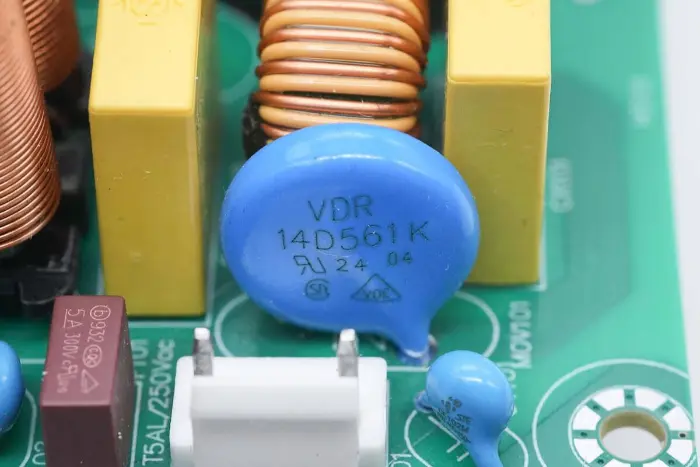

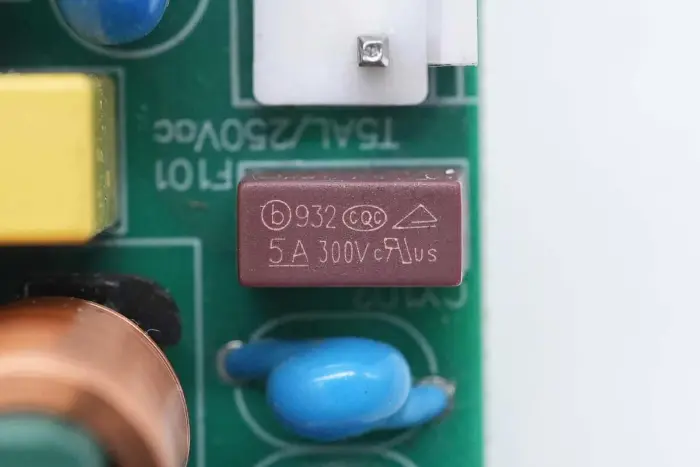

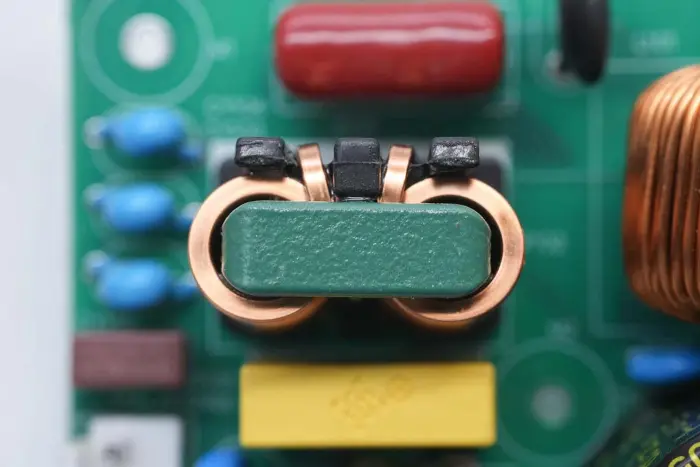

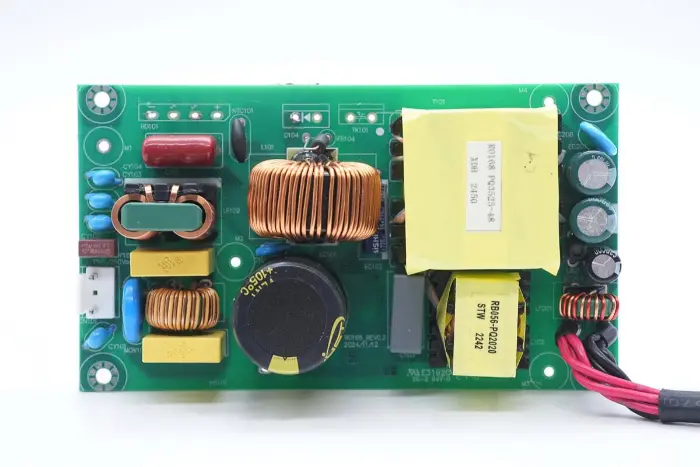

Overview frontis moduli PCBA: latus sinistrum instructum cum potentia input nervus, fuse, Y capacitor, varistor, inductor communis modus, et salus X2 capacitor. Medium positio cum inductore PFC boosti et capacitore altae intentionis colum instructa est. Dextrum latus instructum capacitorem resonantem LLC, inductorem sonorem, transformatorem, capacitorem colum, et inductorem sparguntur.

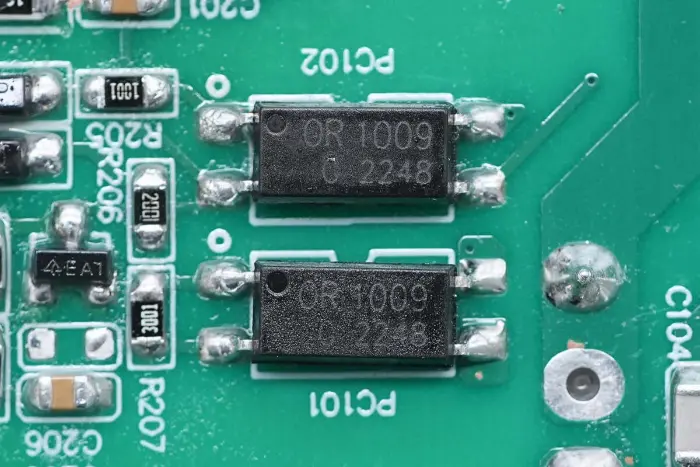

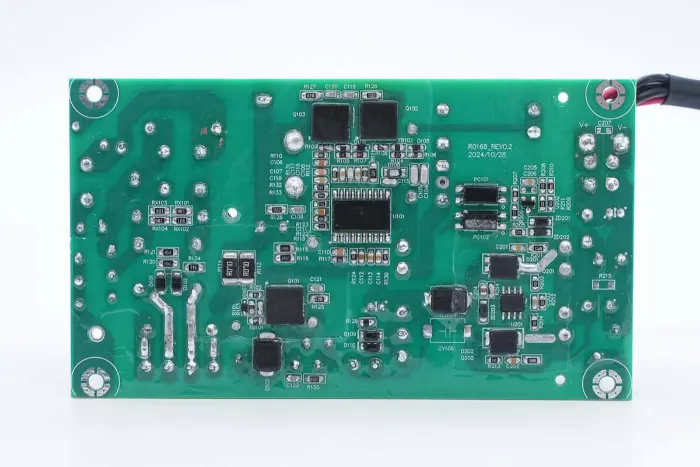

In tergum moduli PCBA, est 2-in-1 PFC+LLC moderatoris. In switch PFC sita est ad sinistram inferiorem, switch LLC supra summa imperii chip est, feedback optocoupler in dextro est, et synchroni moderatoris rectificator et duo rectificatores synchroni in fundo sunt. Tota tabula ad munimentum conformis obducta est.

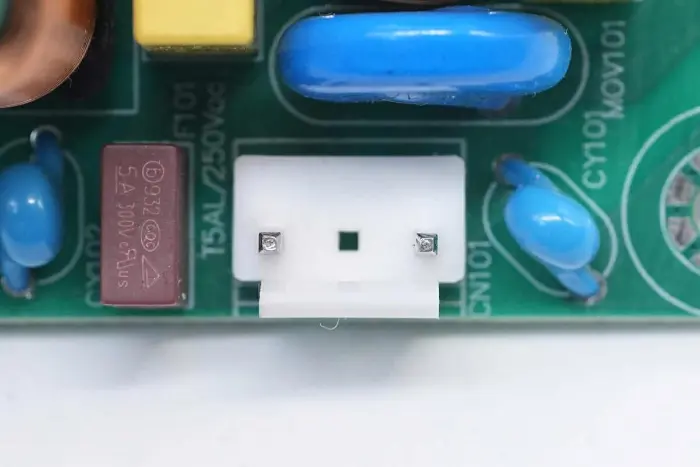

AC initus terminalis cum iungente coniungitur.

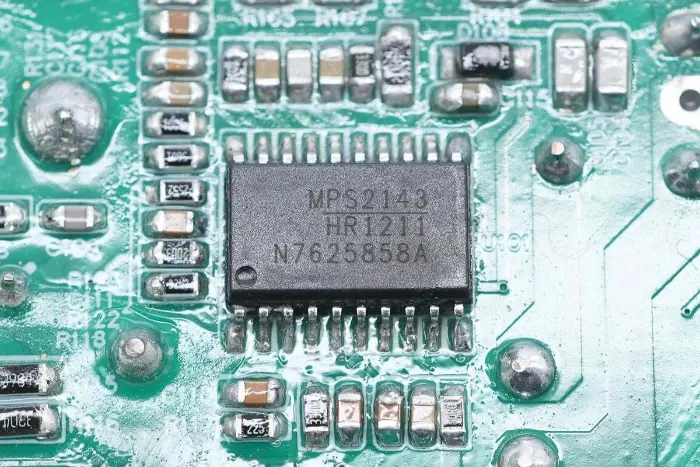

Praecipuum imperium chip virtutis copia adoptat Mornsun Semiconductor HR1211, multi-modus PFC et hodiernus-modus LLC 2-in-1 moderatoris. Munera integrat quae in solutionibus traditis 2—3 chippis requirunt in unum chip. PFC moderatoris modi CCM et DCM operantem sustinet.

HR1211 imperium digitale nucleum adoptat, summus intentione startup et intelligentes X capacitor missionis sustinet. Scaena PFC maximam frequentiam operans 250KHz sustinet. Scaena LLC-in 600V agitator dimidia pontis constructum habet cum diode bootstrap integrato, operans in frequentia usque ad 500KHz. Munera tutelae comprehensivam sustinet et in SOIC-20 fasciculata est.

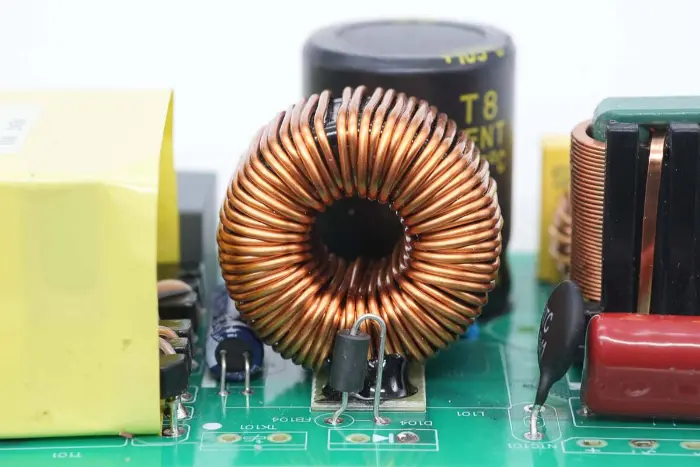

Inductor PFC boost vulneratum est cum anulo magnetico, et linteum bakelite in fundo pro velit.

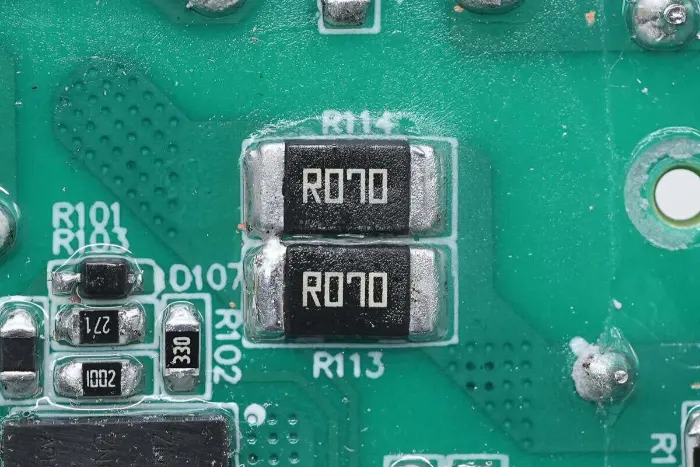

Duo 70mΩ resistentes conexi sunt in parallela ad currentem transitum deprehendendum.

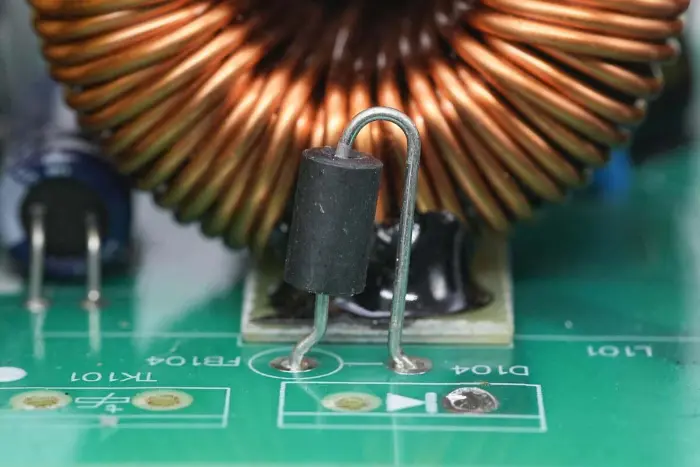

Diode PFC rectificans in serie cum magnetica capita conectitur.

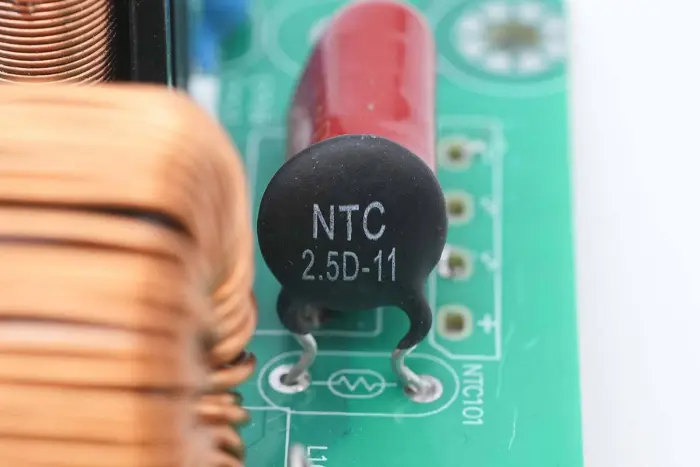

Thermistor NTC notatus est 2.5D-11, adhibitus ad reprimendum currentem capacitorem summus voltage- maticae electronicae.

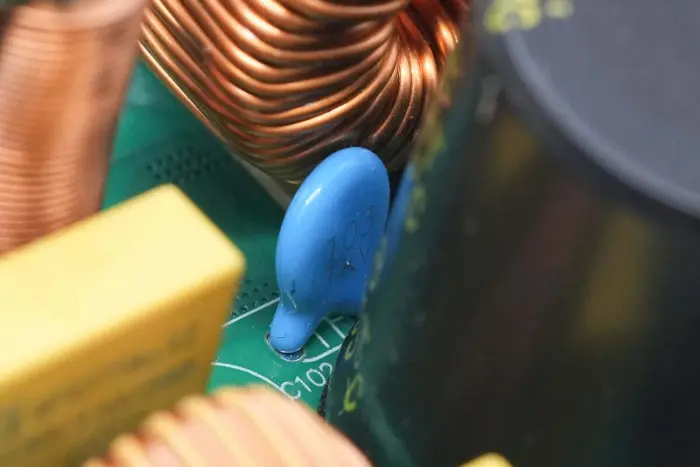

Capacatores Ceramici in parallelis cum capacitatibus electrolyticis connexis, cum specificatione 0.01μF 1KV.

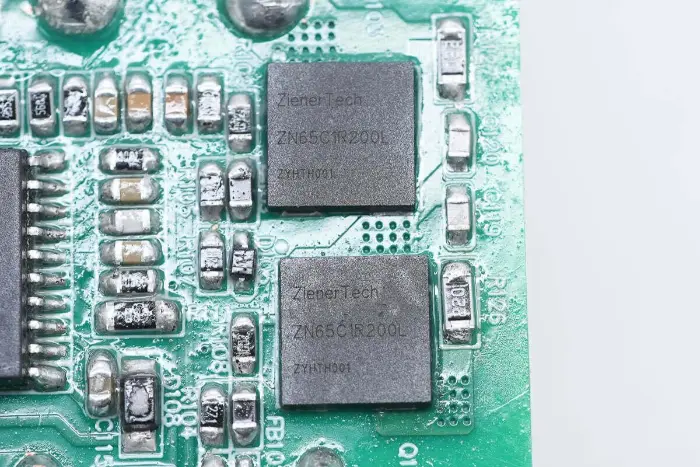

The LLC switch is from ZenerTech, model ZN65C1R200L, a Cascode compages GaN transibit cum obsistente intentione 700V et transeuntis resistendi intentione 800V, resistentia 200mΩ, portae coegi voltage auxilio 20V. Portam deorsum lineat crimen, efficaciter efficiens ambitum coegi. Apta ad phialas celeriter, copiae communicationis, centra data, et applicationes accendit, in DFN8*8.

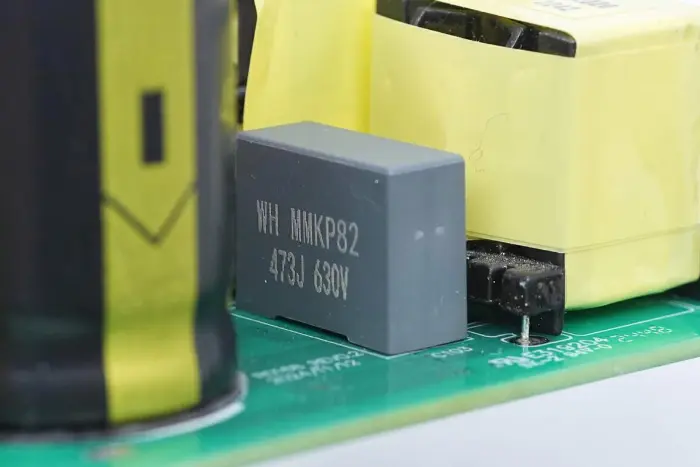

capacitor resonans est seriei MMKP82, cum specificatione 0.047μF 630V.

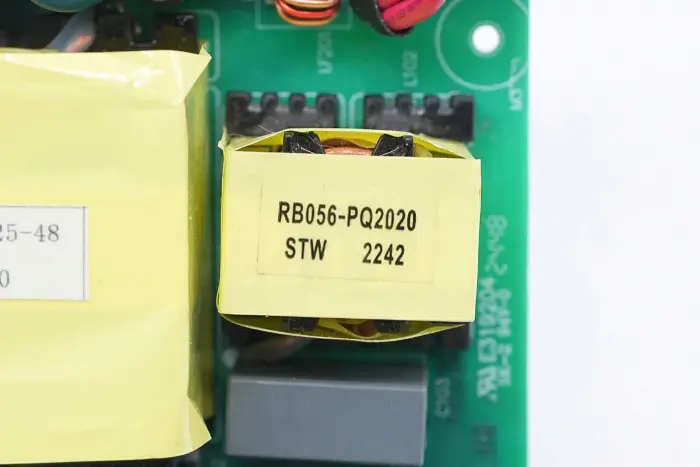

Inductor resonans PQ2020 nucleum magneticum adoptat et cum filo litz vulneratur.

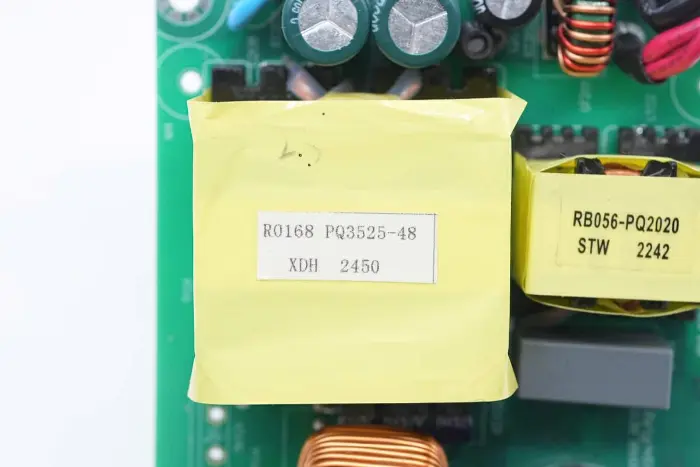

Transformator nucleum magneticum adoptat PQ3525, exemplar vi R0168 designatum.

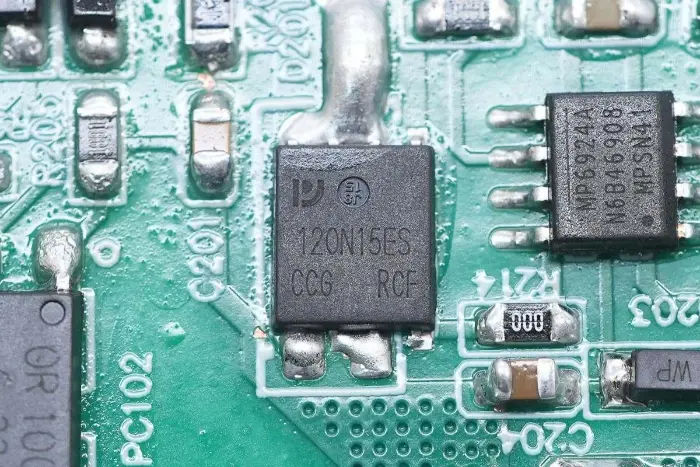

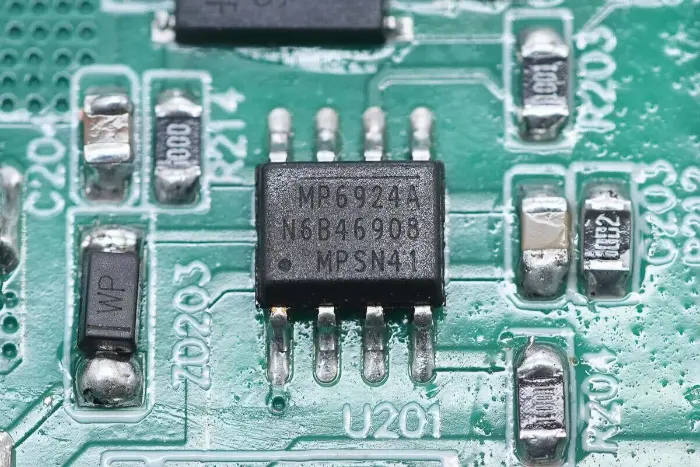

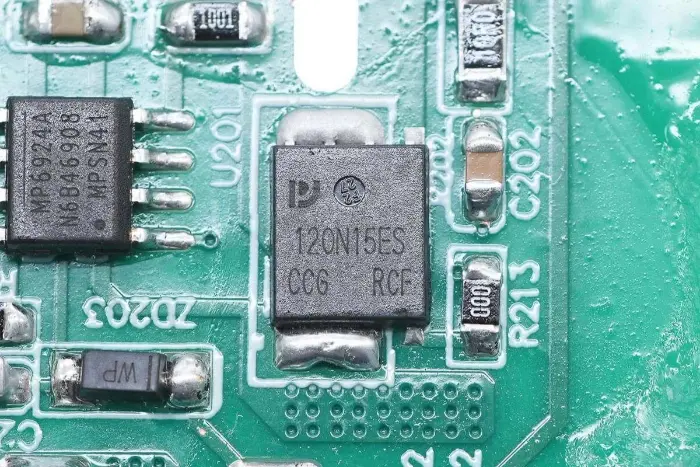

Synchroni rectificatoris moderatoris est ex MPS, exemplar MP6924A, synchronum rectificatorem LLC moderatorem cum potioribus anti-incursionibus et functionibus celeriter vicissitudinibus, compatibile cum modis CCM/DCM. MP6924A duos rectificatos synchronos moderatores integrat applicationes rectificationis duarum secundarum coilarum LLC, aptae ad applicationes synchronas LLC convertentis rectificationis, packaged in SOIC-8.

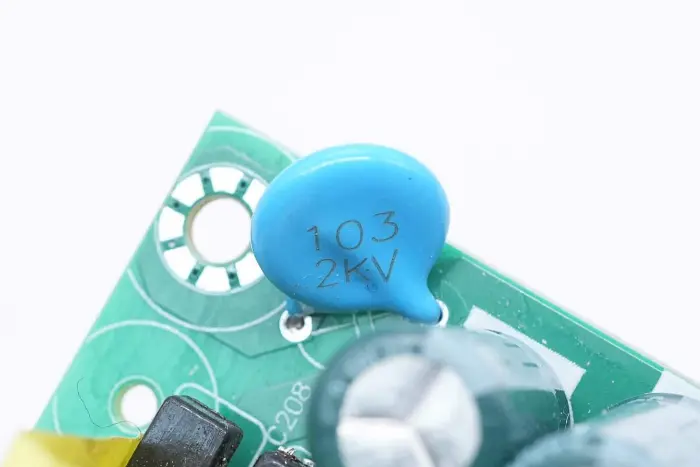

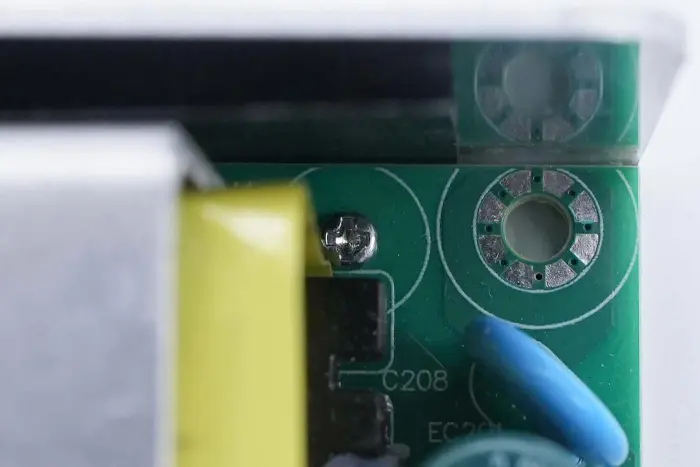

Facultas ceramicus iungitur inter output terminalem et terram, cum specificatione 0.01μF 2KV.

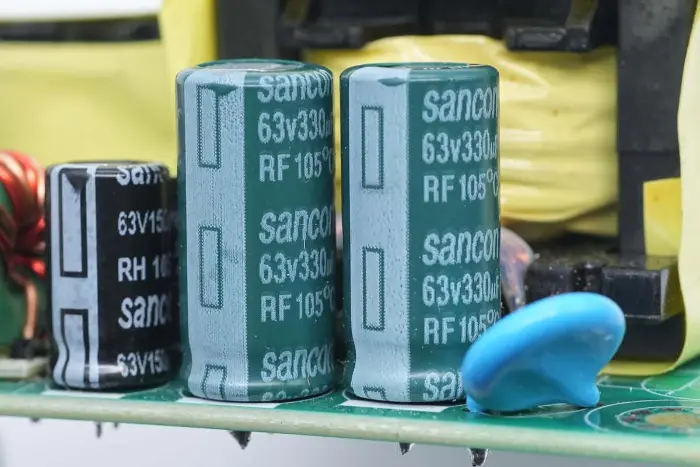

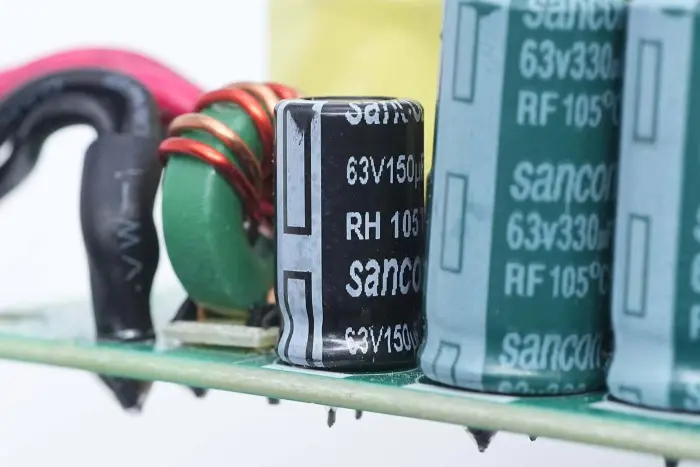

Facultates spargendi output a Sancon (Nantong Sanxin), RF series capaci- tatis longae, cum specificatione 63V 330μF, duo in parallelis.

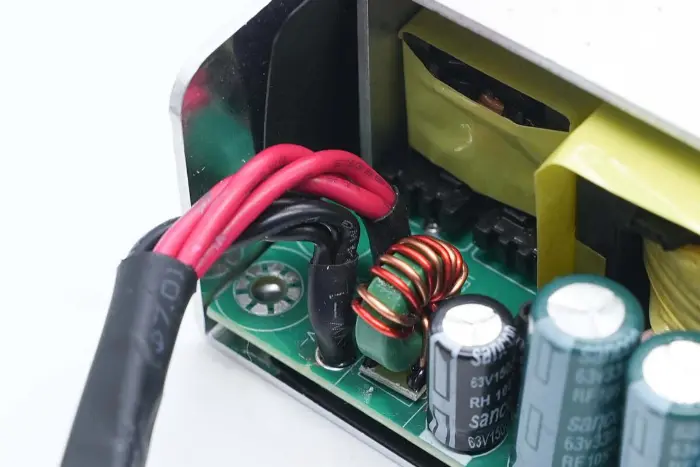

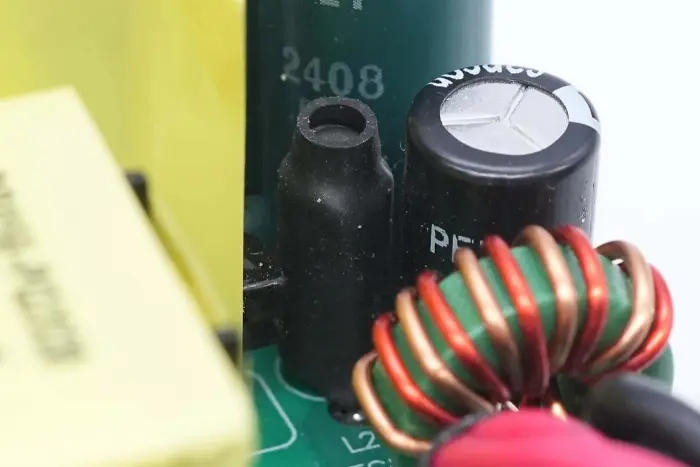

Inductor colum manicatus est cum impetu caloris Tubing pro velit.

Alius capacitor colum speciem habet 63V 150μF.

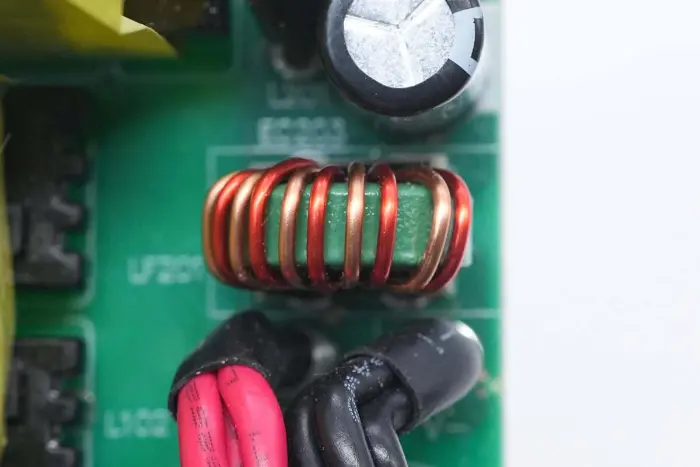

Prope-ex colum anuli magnetici inductoris.

Summary

Per analysin deprehenditur 300W GaN copiae moduli a STAWELL per pontes rectificatos et diodes rectificatos in calore interno defixo defixis utatur. Patch GaN virgas scelerisque pads utuntur ad calefaciendum ad imum aluminium stannum ad calorem deducendum pro dissipatione caloris, ad dissipationem facultatem caloris augendam. Transitus thermarum in calore interno inauguratus est, ut copiae potentiae moderatoris flectendae sint in casu overheating, altiore praesidio overheating animadvertens.

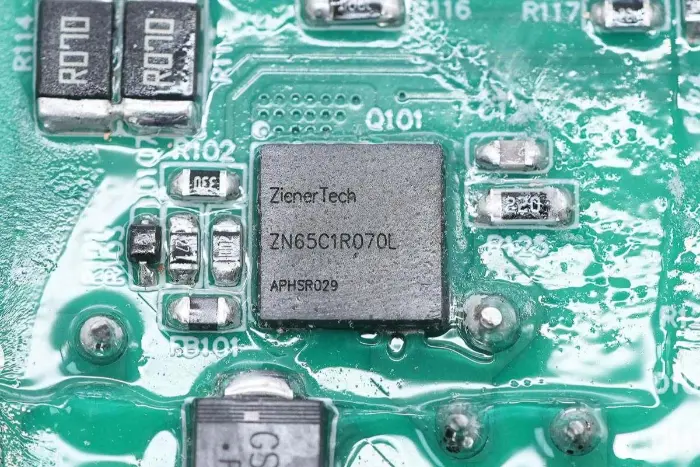

Huius moduli copiae potestas GaN adoptat solutionem moderaminis Mornsun Semiconductoris, utens HR1211 2-in-1 moderatoris cum MP6924A synchrono rectificantis moderatoris. The PFC switch adoptat ZenerTech ZN65C1R070L GaN switch, PFC rectifier diode adopts Sanken SDS065J008N3 SiC diode, et LLC switch adoptat ZN65C1R200L GaN switch. Tertia-generatio semiconductores adhibentur ad meliorem conversionem potentiae efficientiam, reducere potentiam damni et caloris dissipationis requisita.
